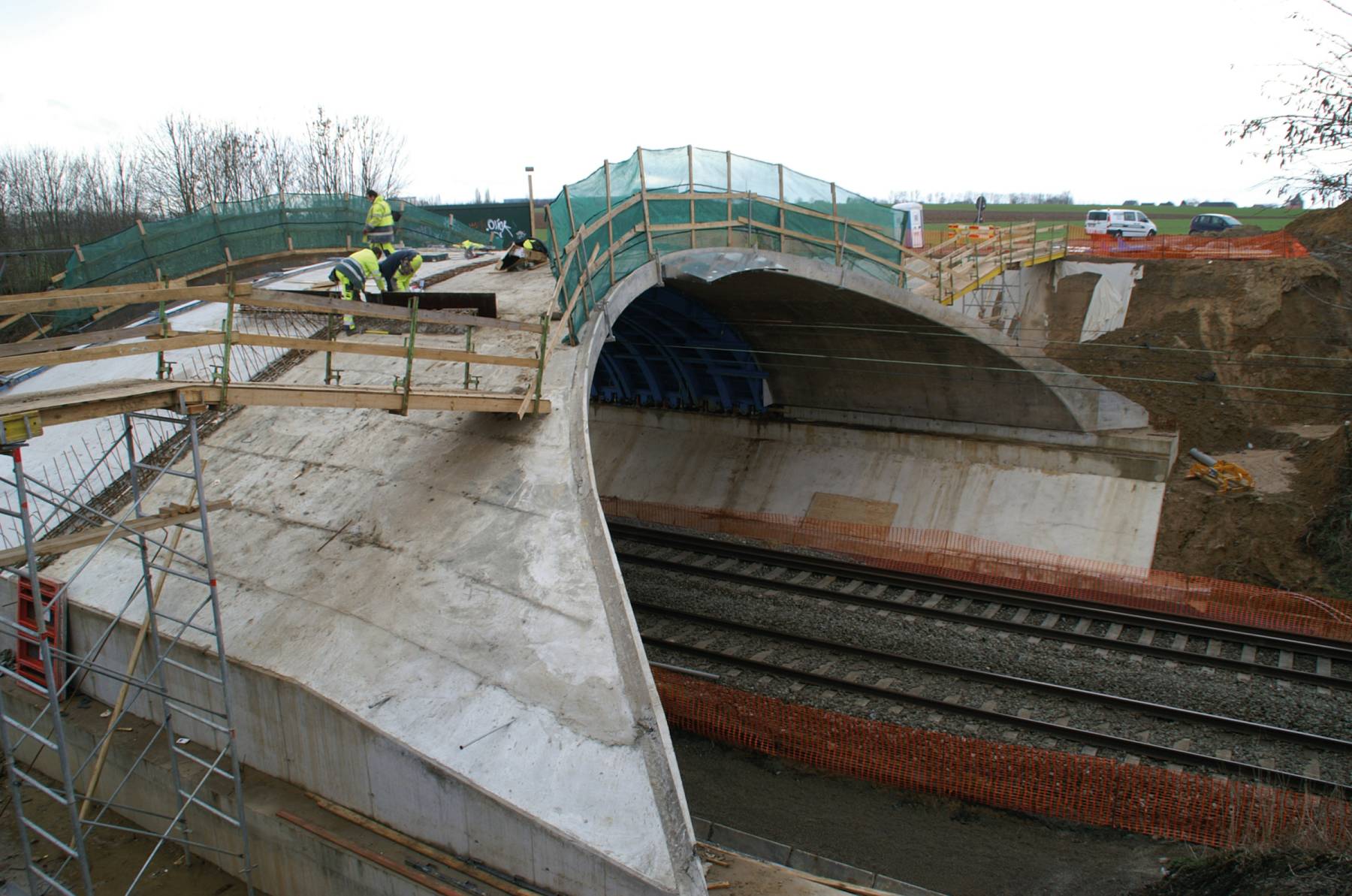

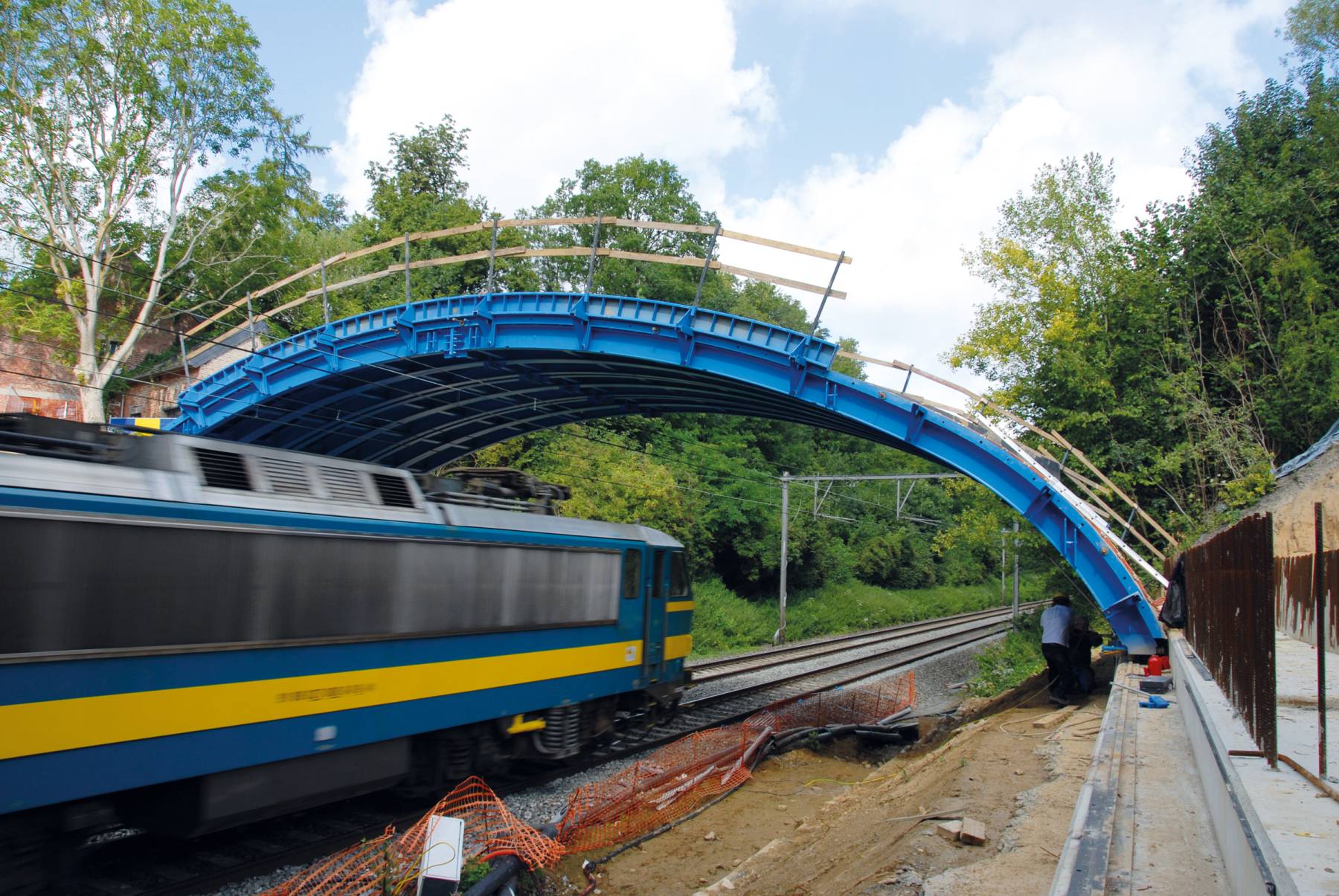

Samonośny szalunek mostowy w kształcie łuku
Construx dostarczył szalowanie do 3 mostów łukowych Infrabel.
Ta samonośna forma musi być podtrzymywanych tylko w miejscu odlewania. Może być używana w sposób modułowy. Punktem wyjściowym było odlanie największego z 3 mostów w 2 etapach, w tym sensie, że po pierwszym etapie szalowanie przenoszone jest na miejsce drugiej fazy odlewania.
Szczegóły największego z 3 mostów:
- Szerokość powyżej 10m, szerokość poniżej 20,8m
- Przęsło 20,3m, długość łuku 25,6m
Proces szalowania, rozszalowania i przesuwania:

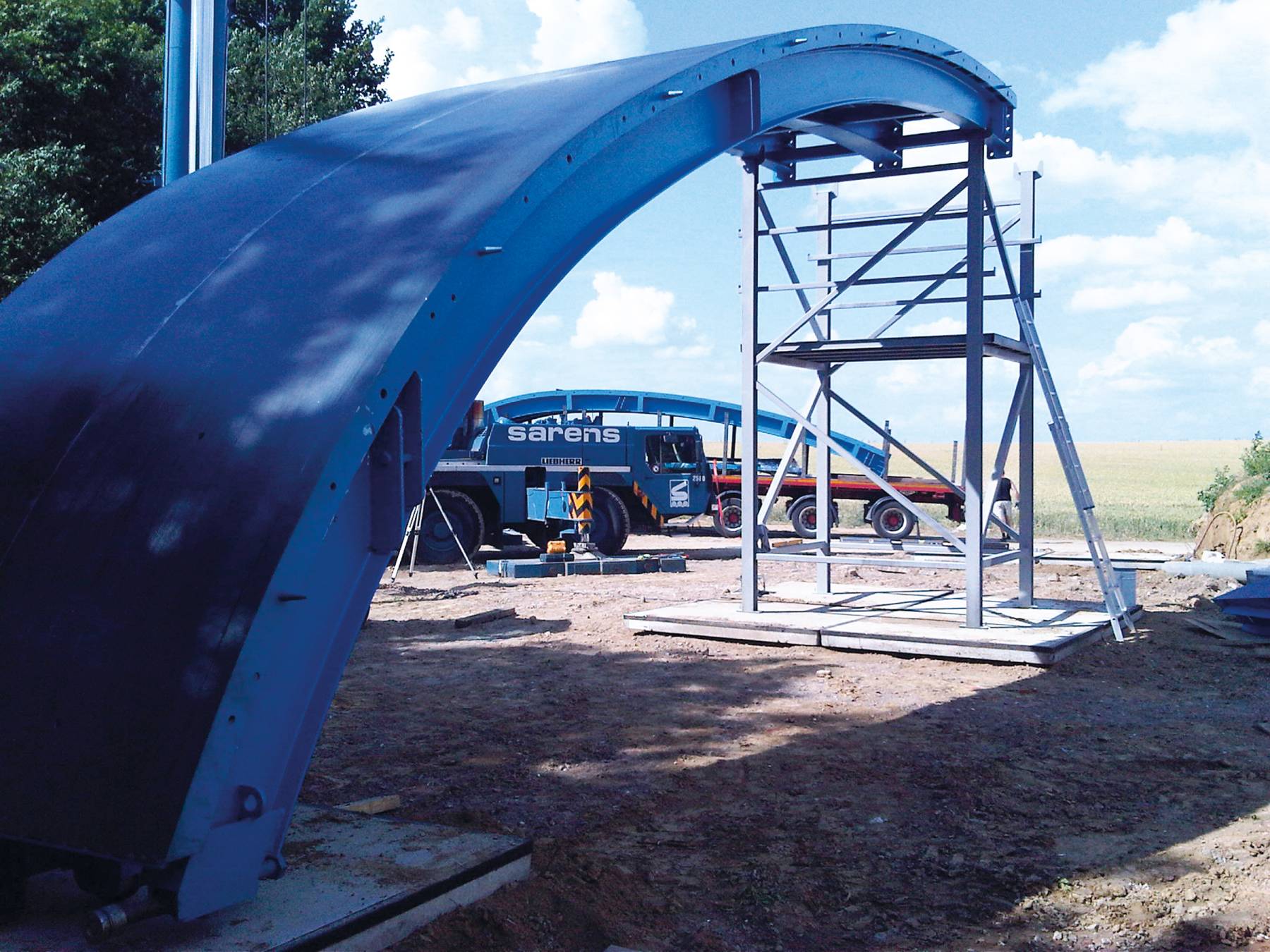

- Dopasowanie łuków w dwóch częściach na wieży montażu 25,6m

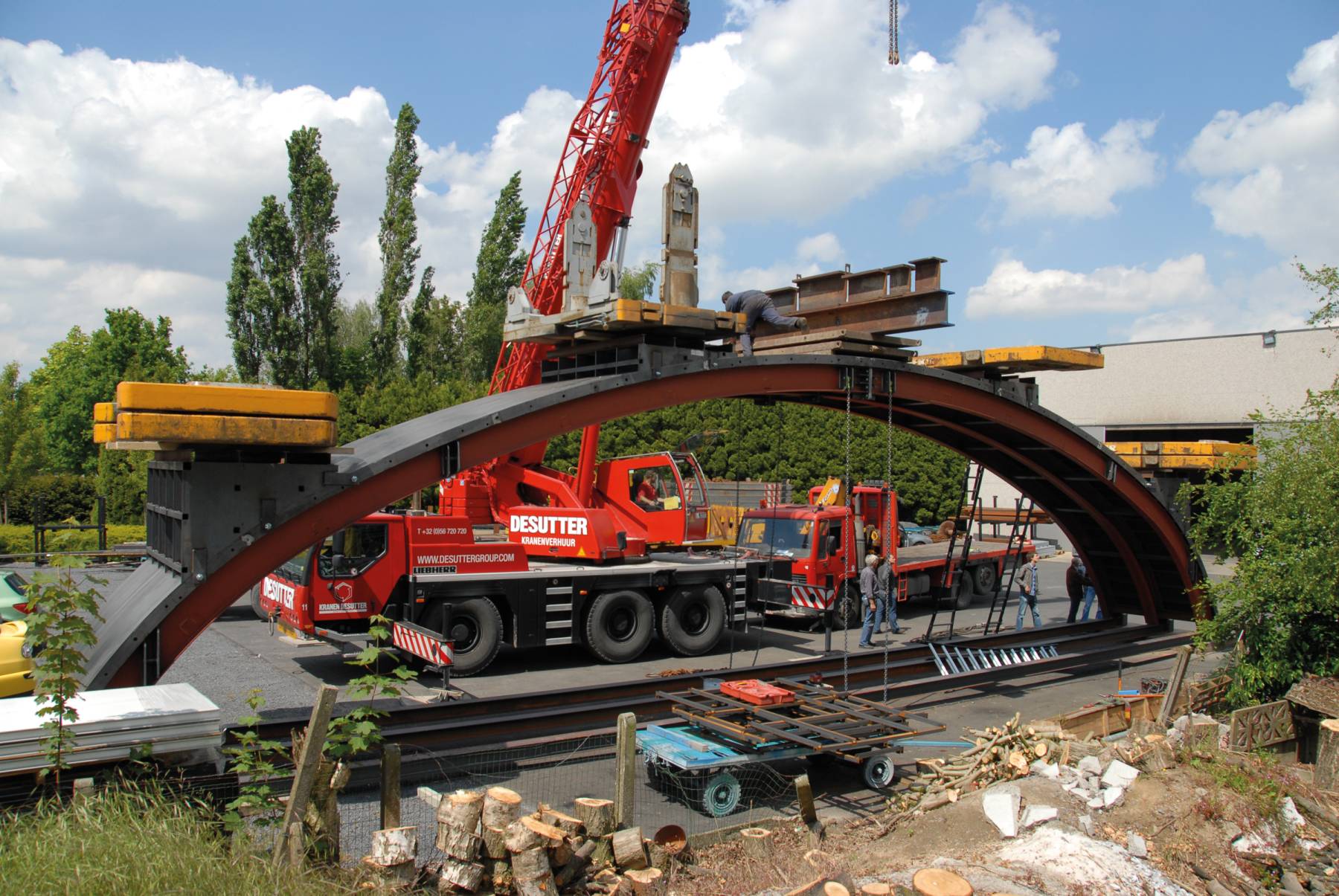

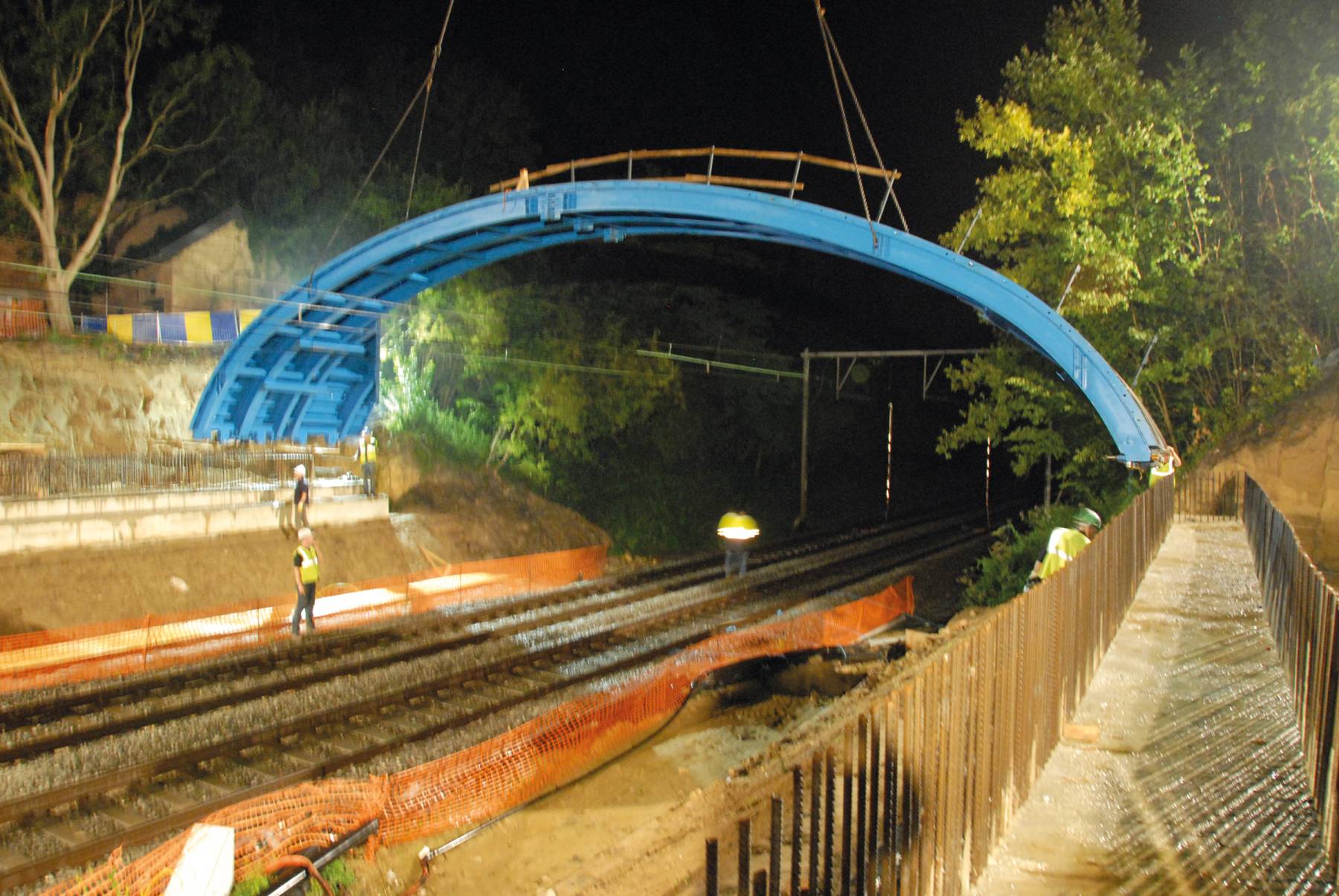

- Ustawianie taśm dźwigiem nad drogą
- Przykręcenie 3 taśm za pomocą gwintowanych prętów które przechodzą przez panele
- Montaż dźwigiem 2 trójkątnych części prostokątnych 6m x 3m
- Podniesienie całości za pomocą podnośników
- Naprężenie poziome z dwóch stron
- Połączenie i zamontowanie szalunków obrzeży

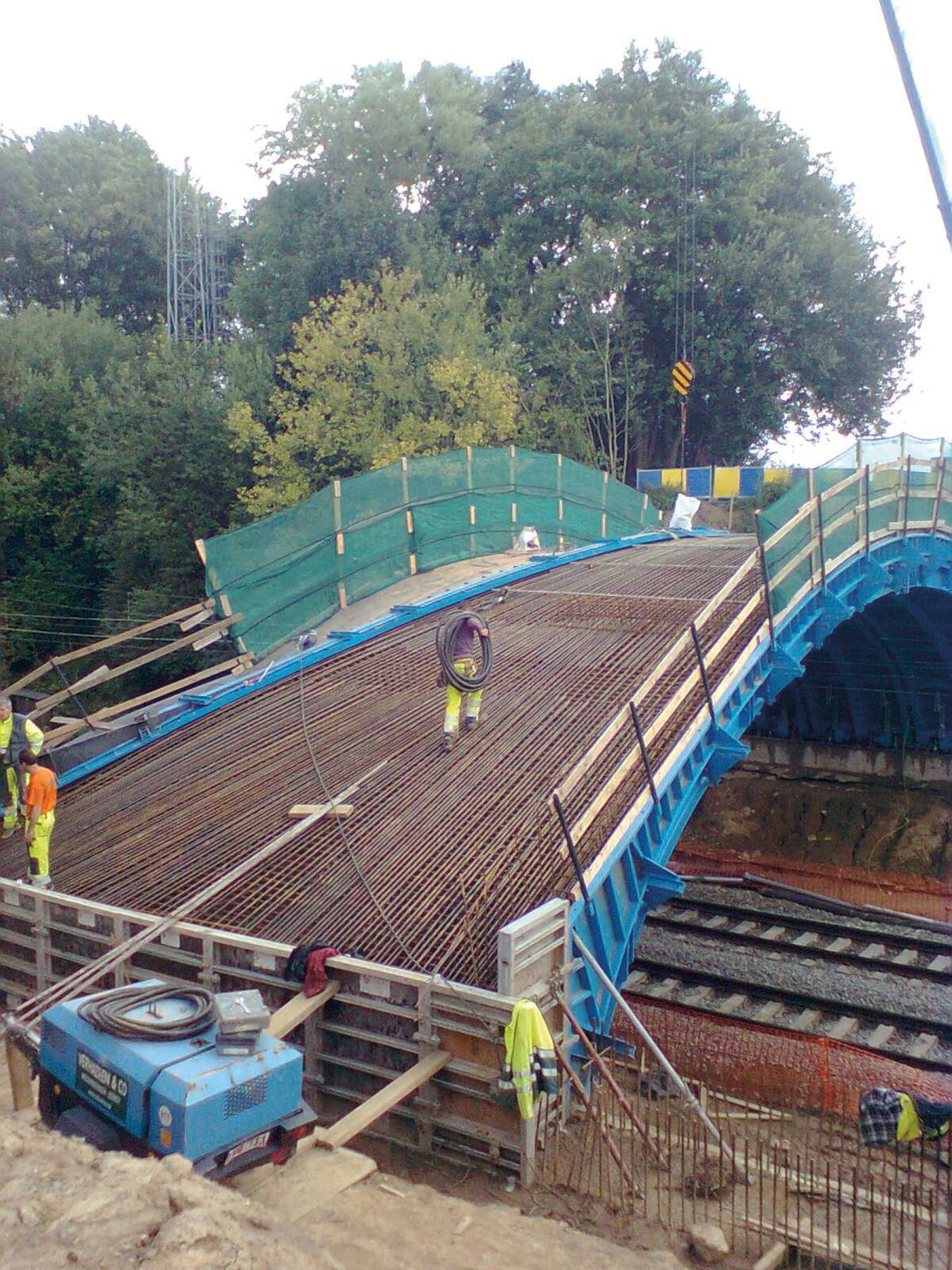

- Zbrojenie, betonowanie, dojrzewanie betonu
- Rozprężenie poziome, zwolnienie siłowników
- Przesunięcie do drugiej fazy za pomocą dwóch wciągnikami

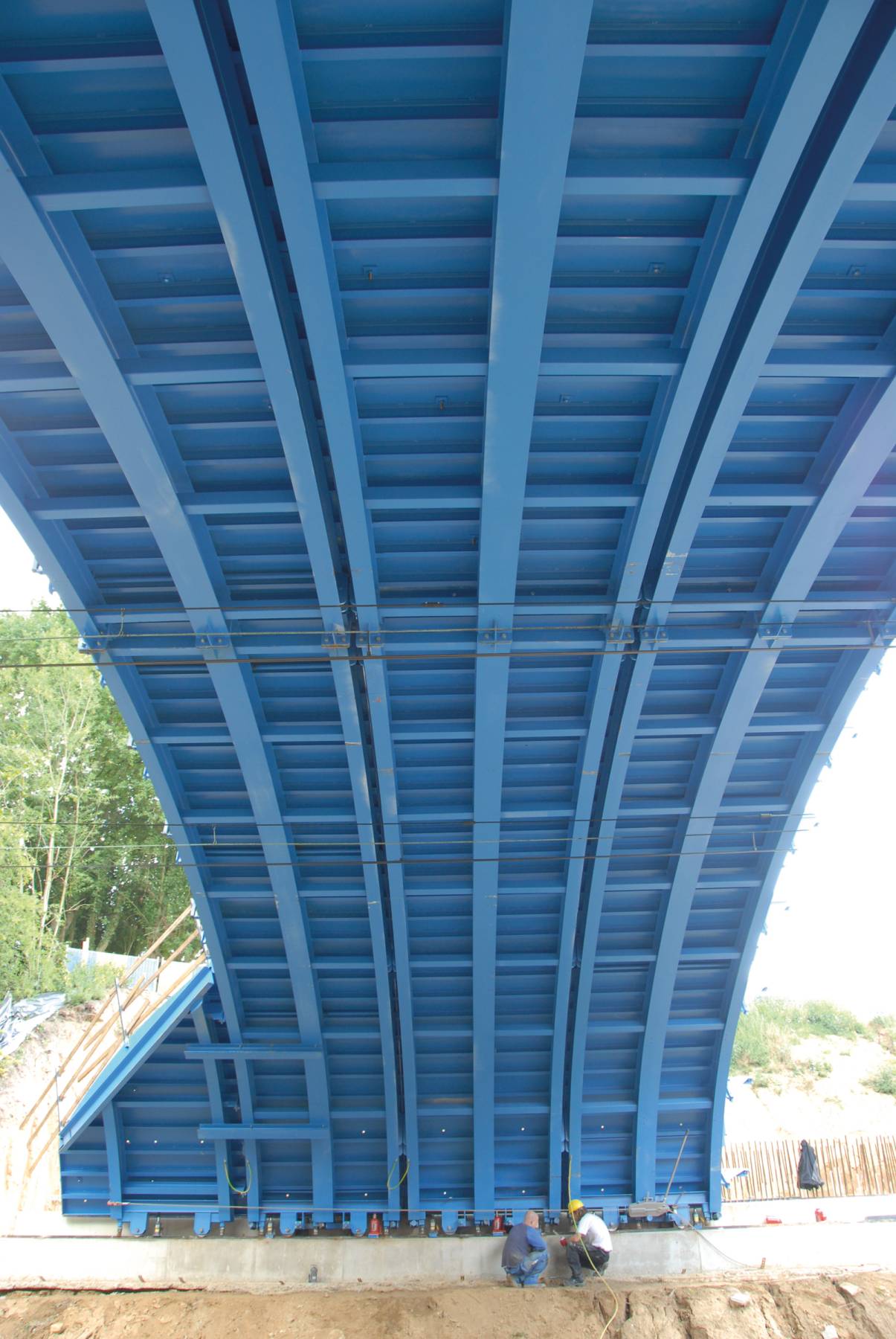

Szczegóły szalunku:

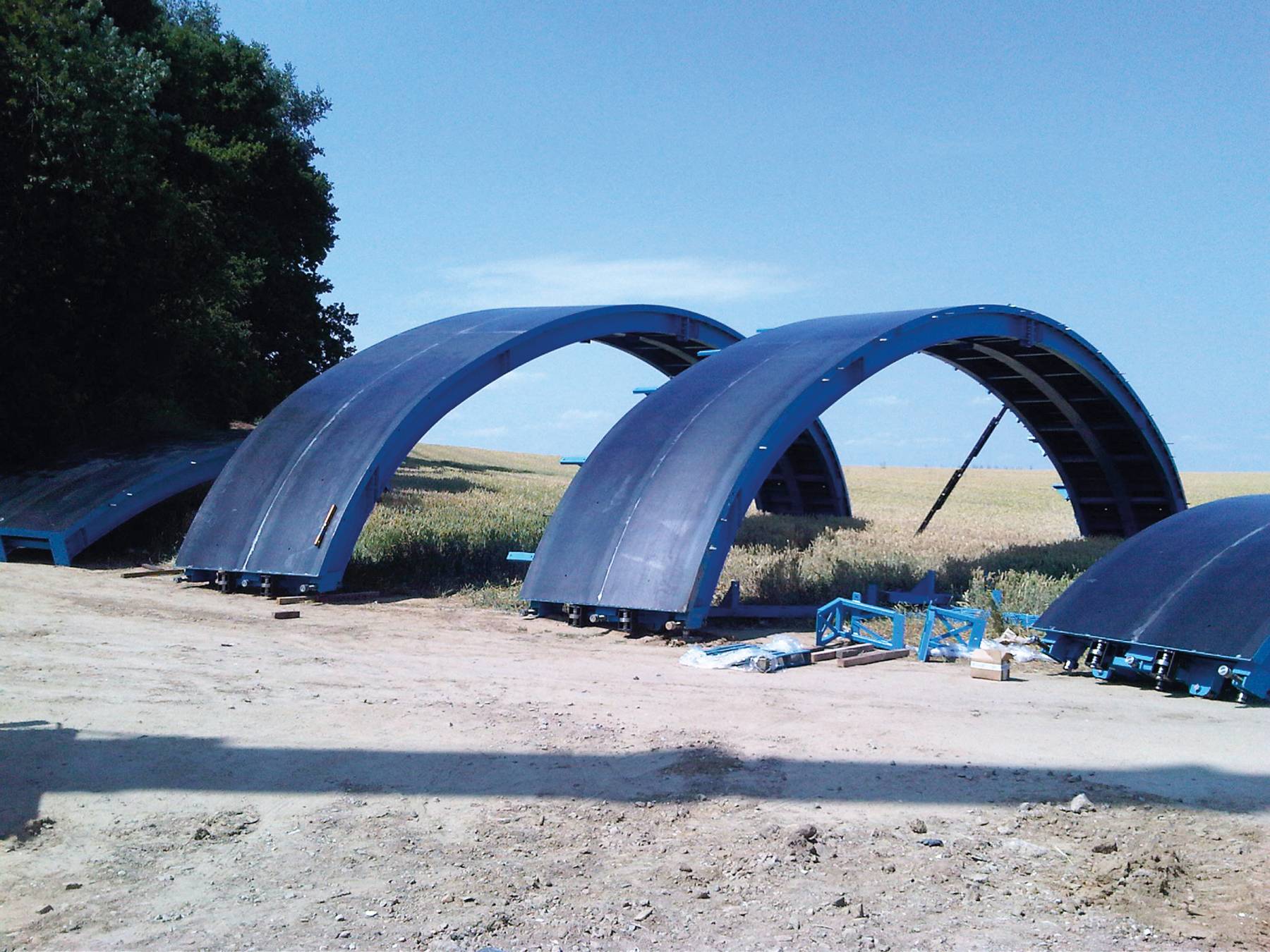

- 3 linie szalunków 25,6m długości x 2,5m szerokości, dostarczone w 6 identycznych elementach o wymiarach 12,8m x 2,5m
- Stalowa blacha 6mm w jednej części
- Wystarczająca szerokość dla założenia szalunków brzegowych i założenia zakładki między 2 fazami
- Wzmocnione połączenia na wysokości łączenia 2 łuków
- 2 trójkątne części 6m x 3m
- Wieża montażowa dla połączenia długich sekcji, wysokość 4m, szerokość 2m, długość 4m

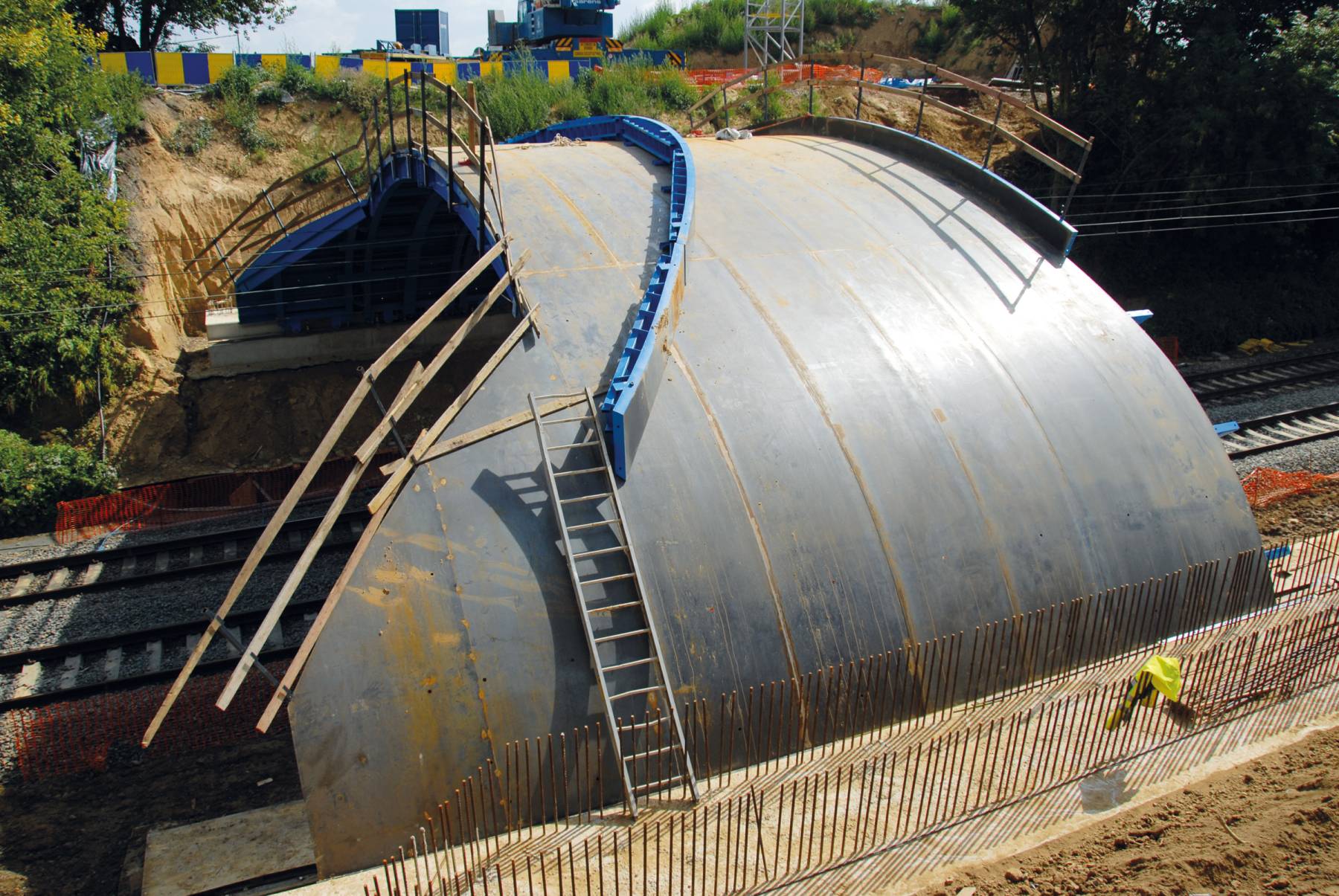

- Szalunek brzegowy wygięty w 2 kierunkach całkowitej długości 32m i wysokości 350mm
