Encofrado autoportante para puentes arqueados
Construx suministra un encofrado para puentes arqueados para las estructuras de ingeniería de Infrabel.
Este encofrado es autoportante y se apoya únicamente en los estribos a ambos lados de las vías férreas. Su diseño modular permite hormigonar cada puente en 2 o 3 fases.
Tras desencofrar la primera fase, el encofrado se desplaza hasta la segunda fase.

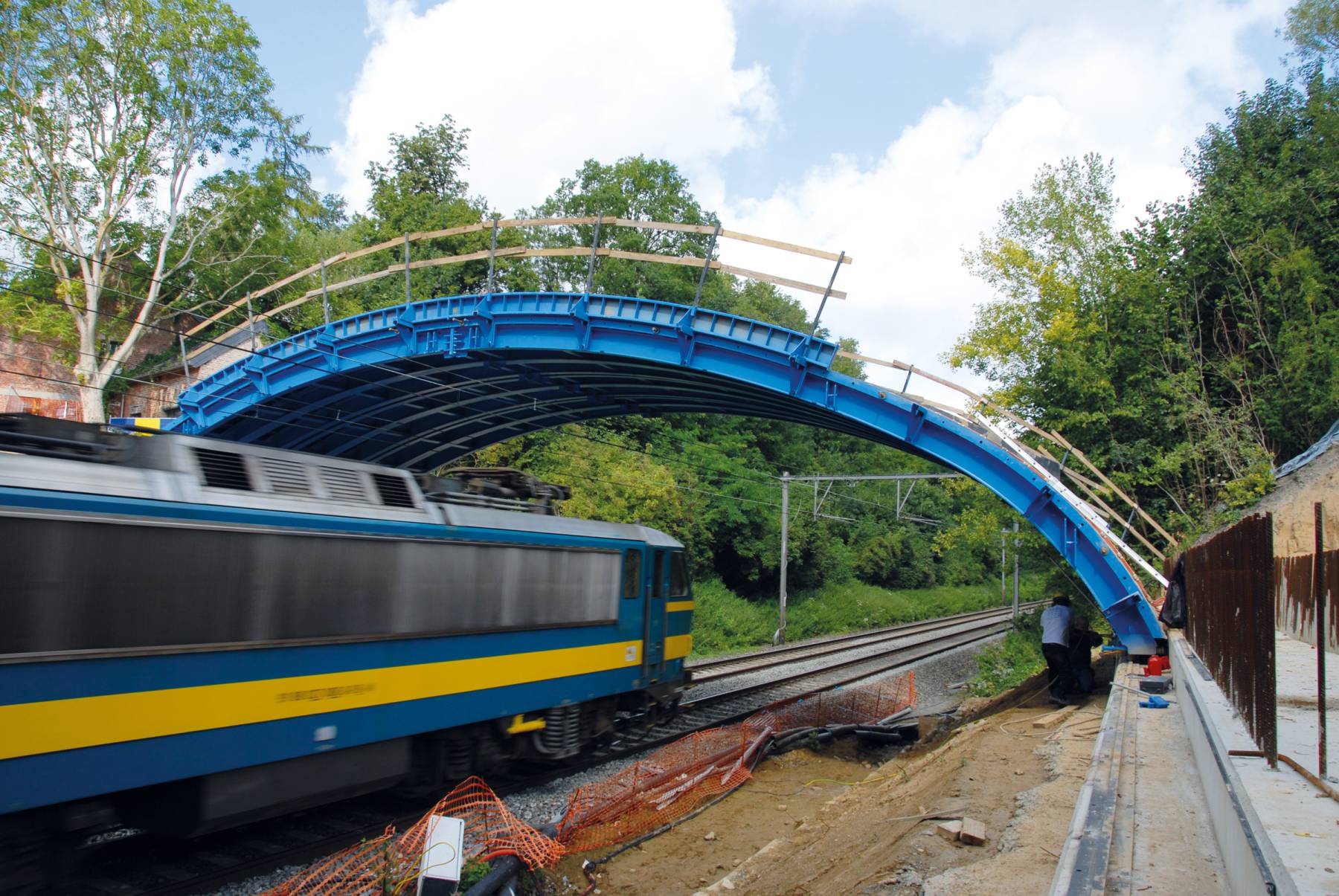

Las vías férreas permanecen operativas durante la colocación de la armadura y el vertido del hormigón. Solo durante el montaje y desmontaje, las vías quedan fuera de servicio durante 3 horas nocturnas.
Detalles del puente más grande:
- Ancho en la parte superior: 10m, ancho en la base: 20,8m
- Luz: 20,3m, longitud del arco: 25,6m
Procedimiento de montaje, desencofrado y desplazamiento:

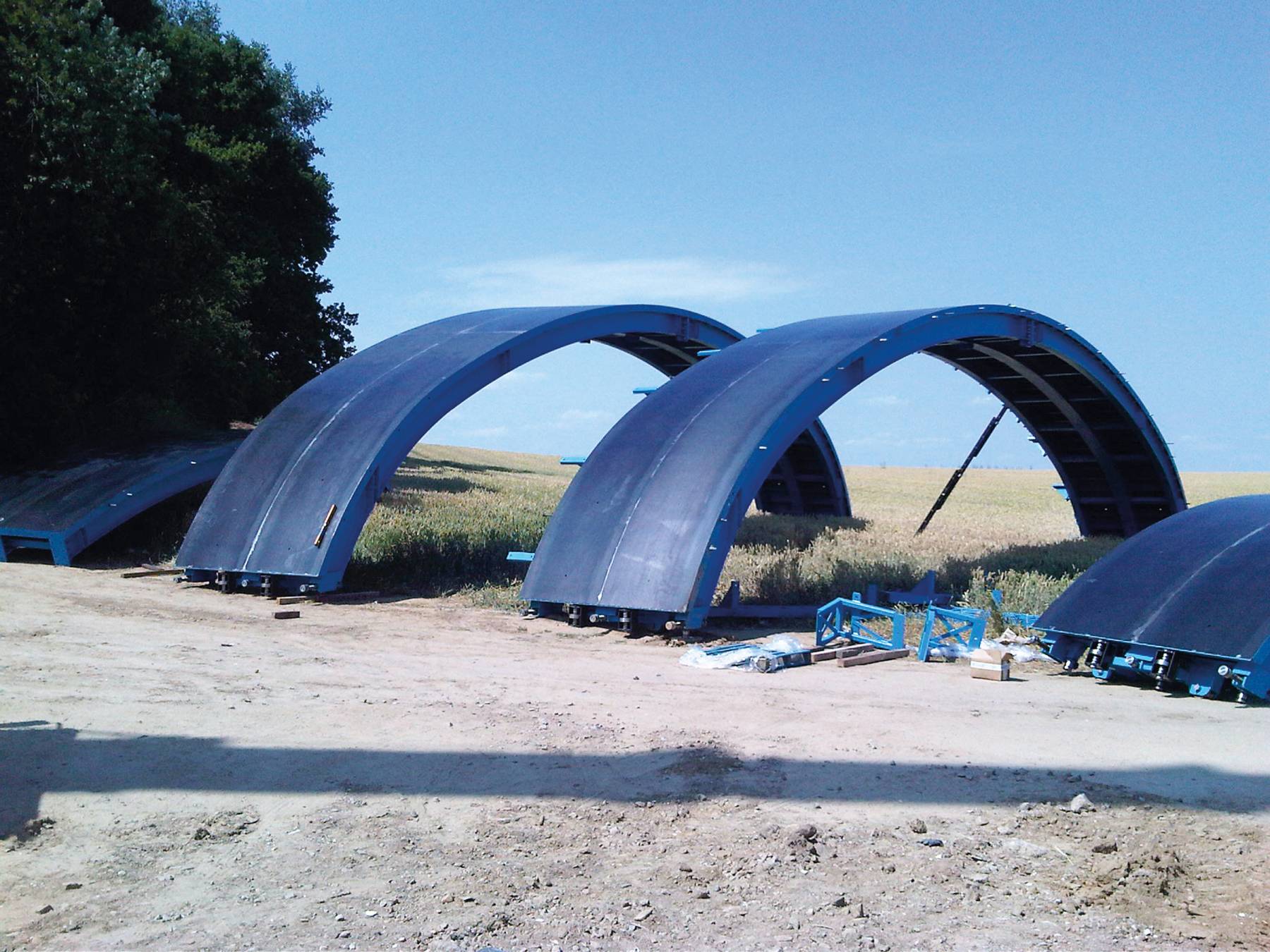

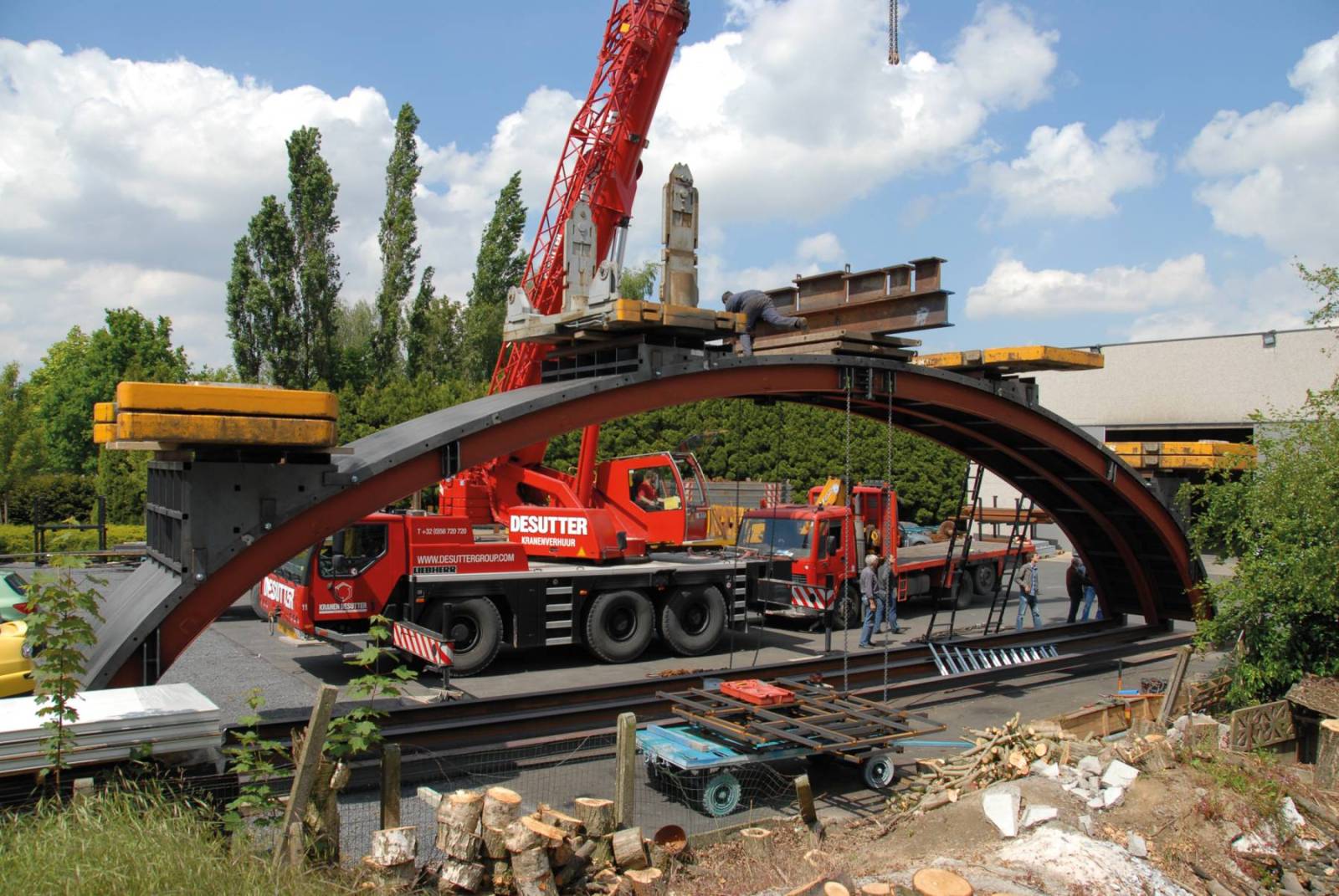

- Montar los arcos en 2 secciones de 25,6m de longitud

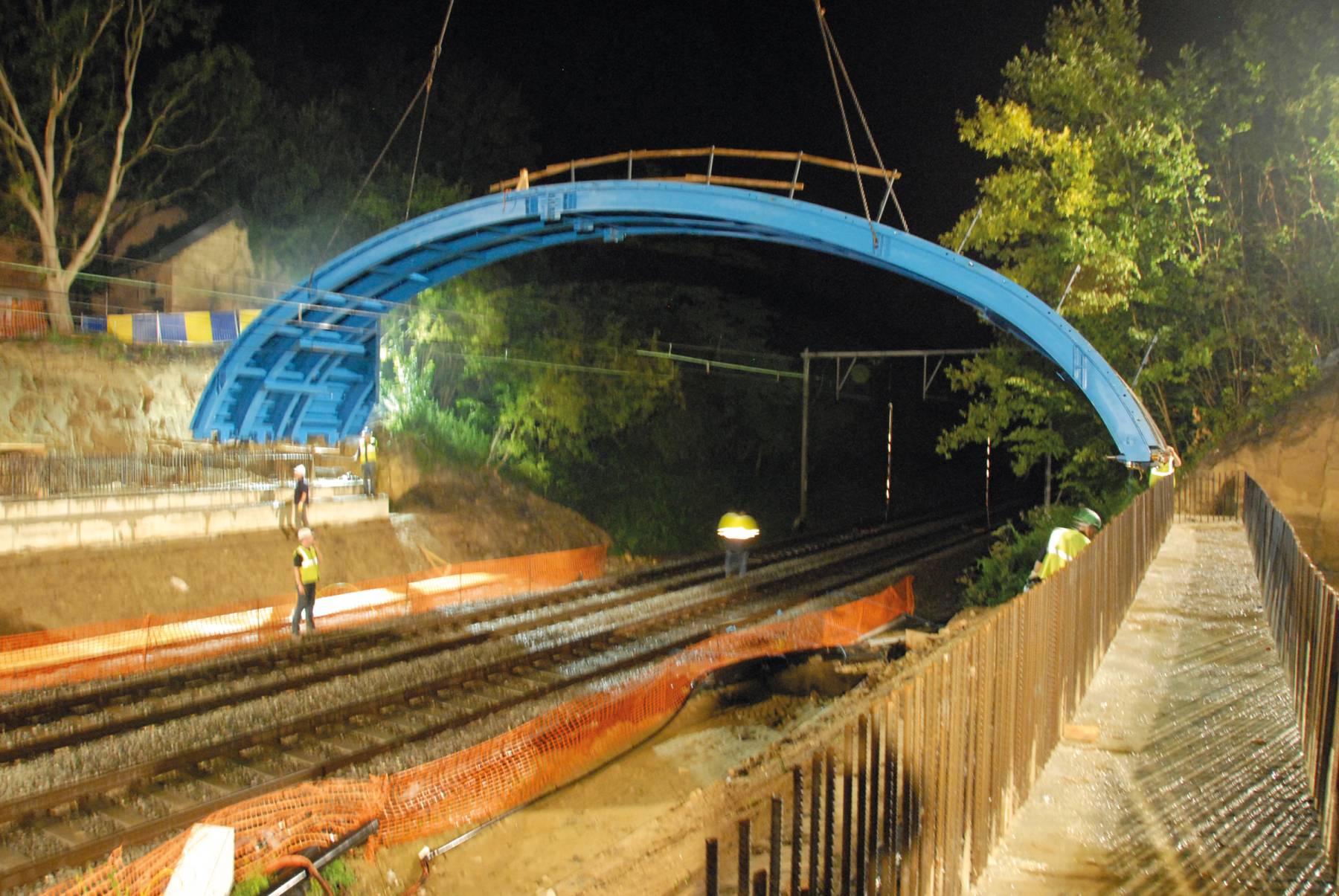

- Elevar las secciones sobre las vías con una grúa
- Unir 3 secciones con barras de unión continuas
- Instalar las 2 alas triangulares de 6m de largo x 3m de ancho
- Elevar el conjunto con gatos y soportarlo con husillos
- Fijar ambos lados contra los estribos

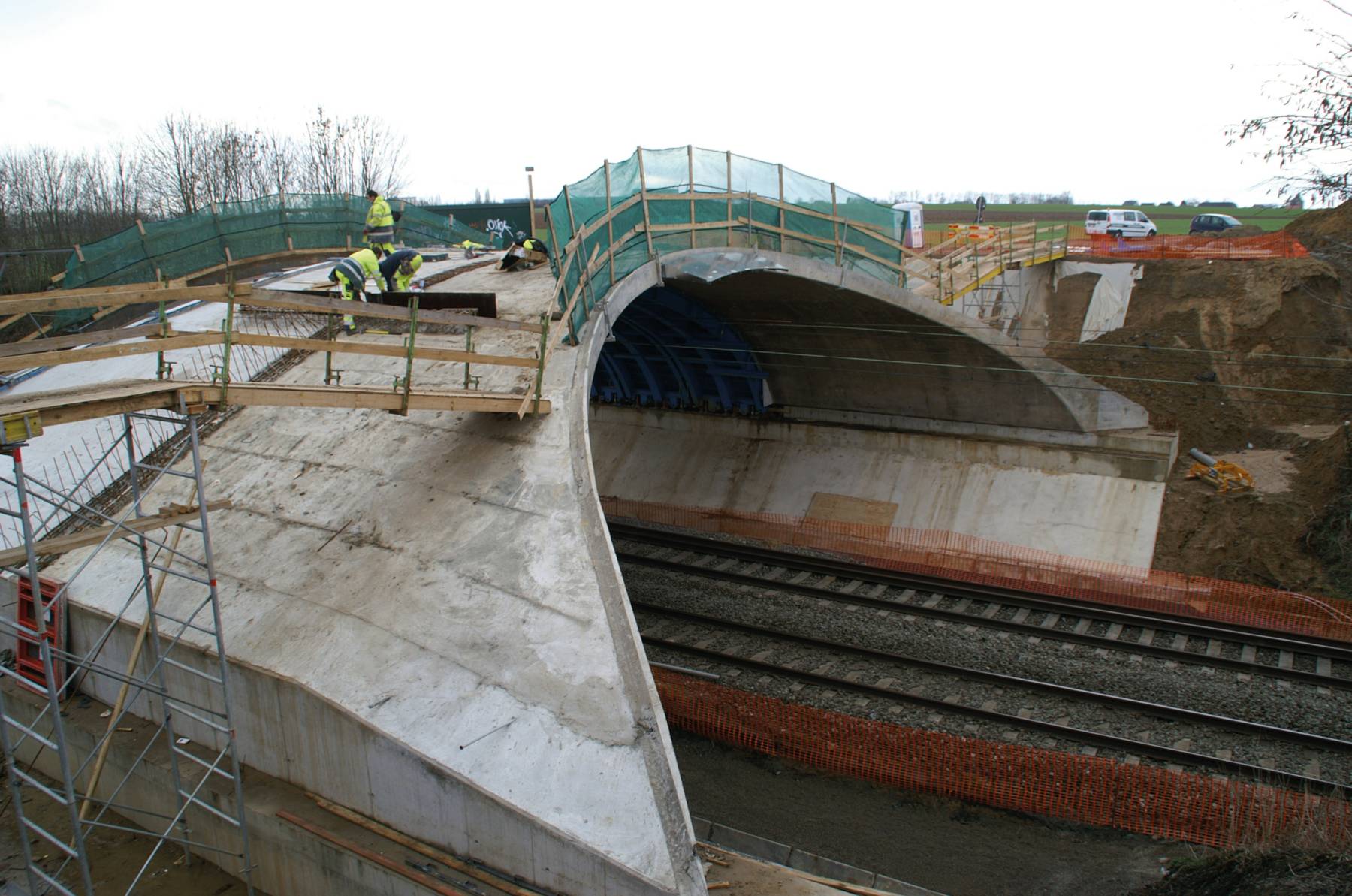

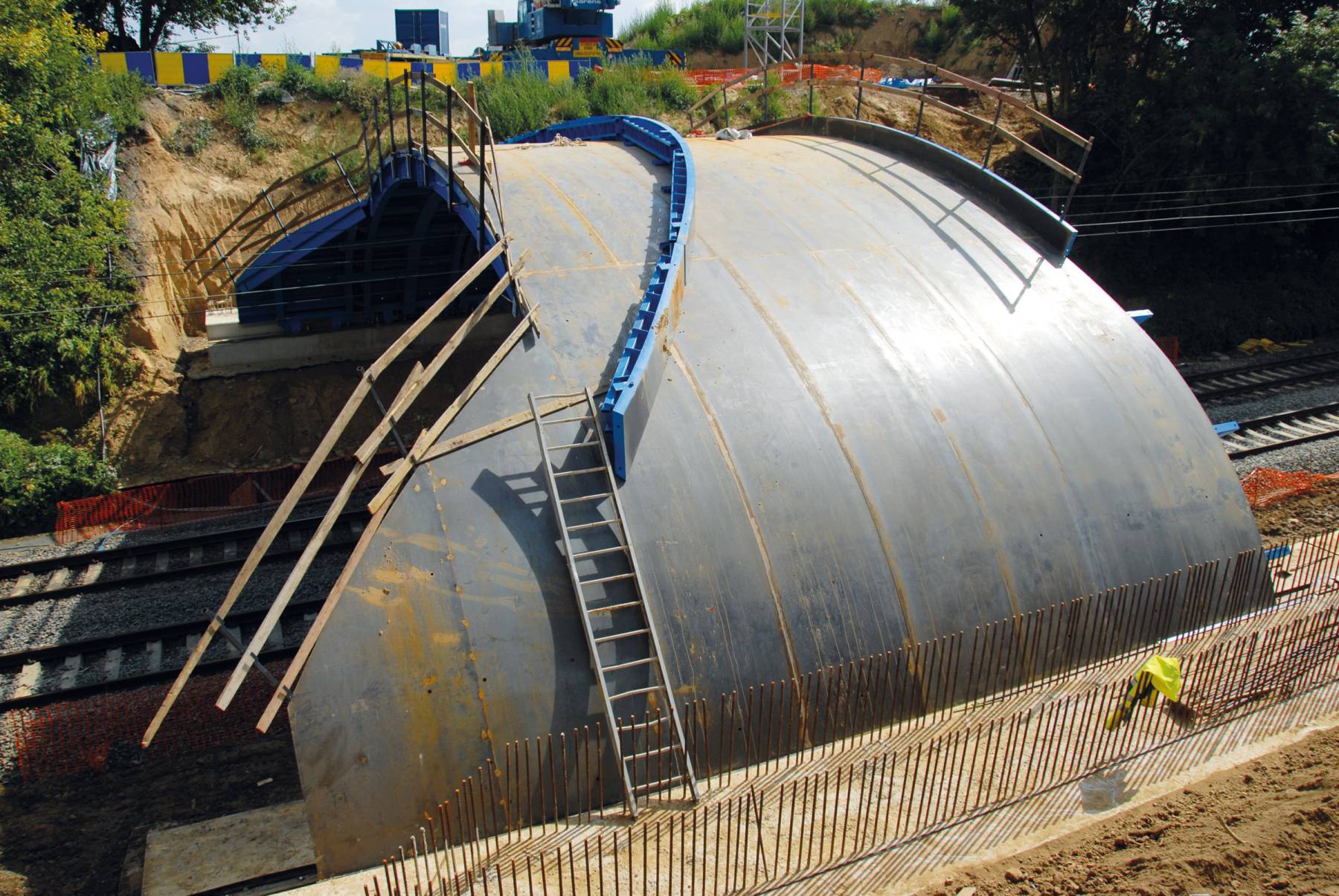

- Instalar los encofrados laterales, fijar la armadura y verter el hormigón
- Liberar horizontalmente, desencofrar los husillos y bajar el encofrado completo
- Desplazarlo a la segunda fase utilizando 2 cabrestantes
- Detalles del encofrado:

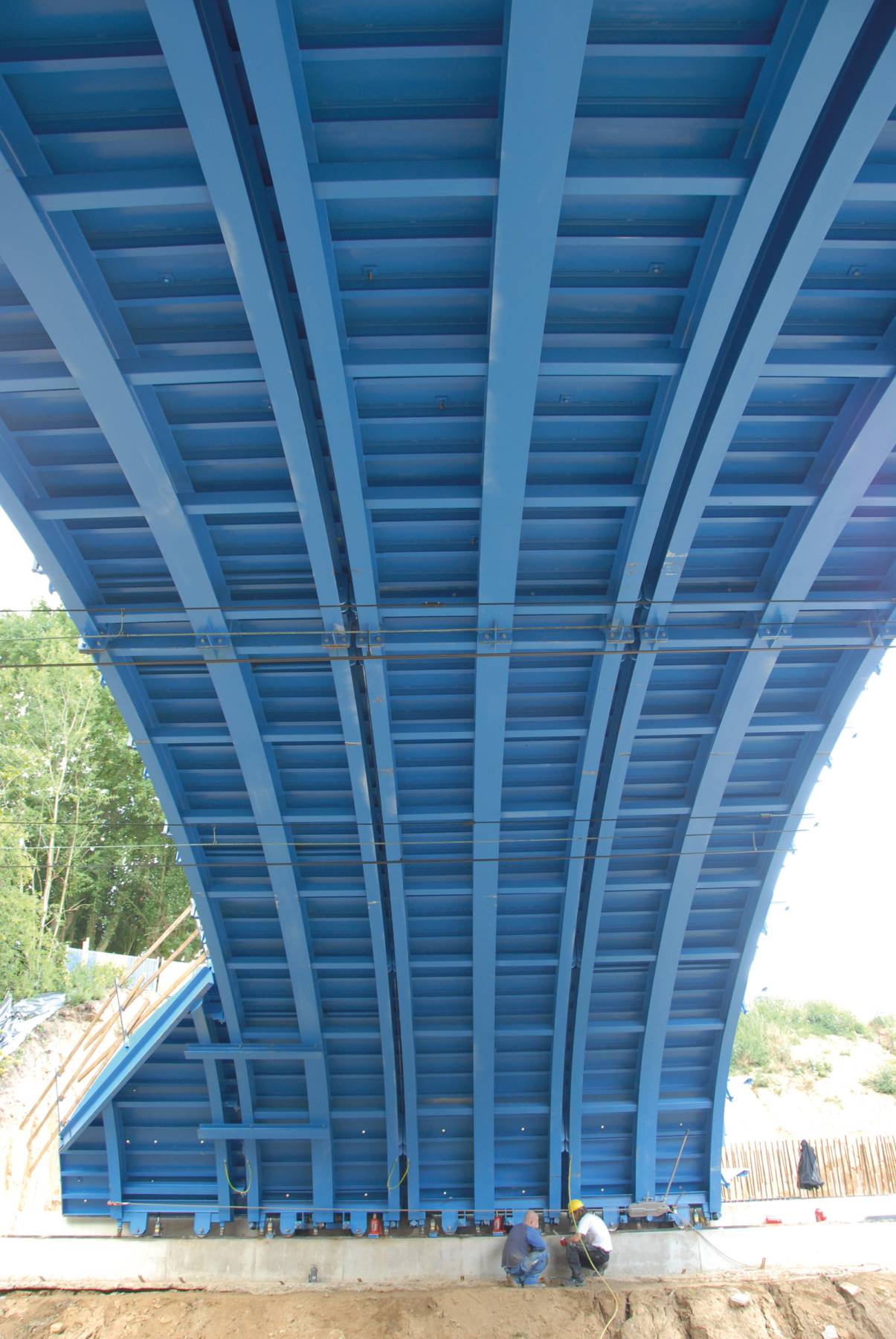

- 3 módulos de encofrado de 25,6m de longitud x 2,5m de ancho, suministrados en 6 partes iguales
- Transiciones reforzadas en la unión de los 2 arcos
- 2 alas triangulares de 6m de largo x 3m de ancho

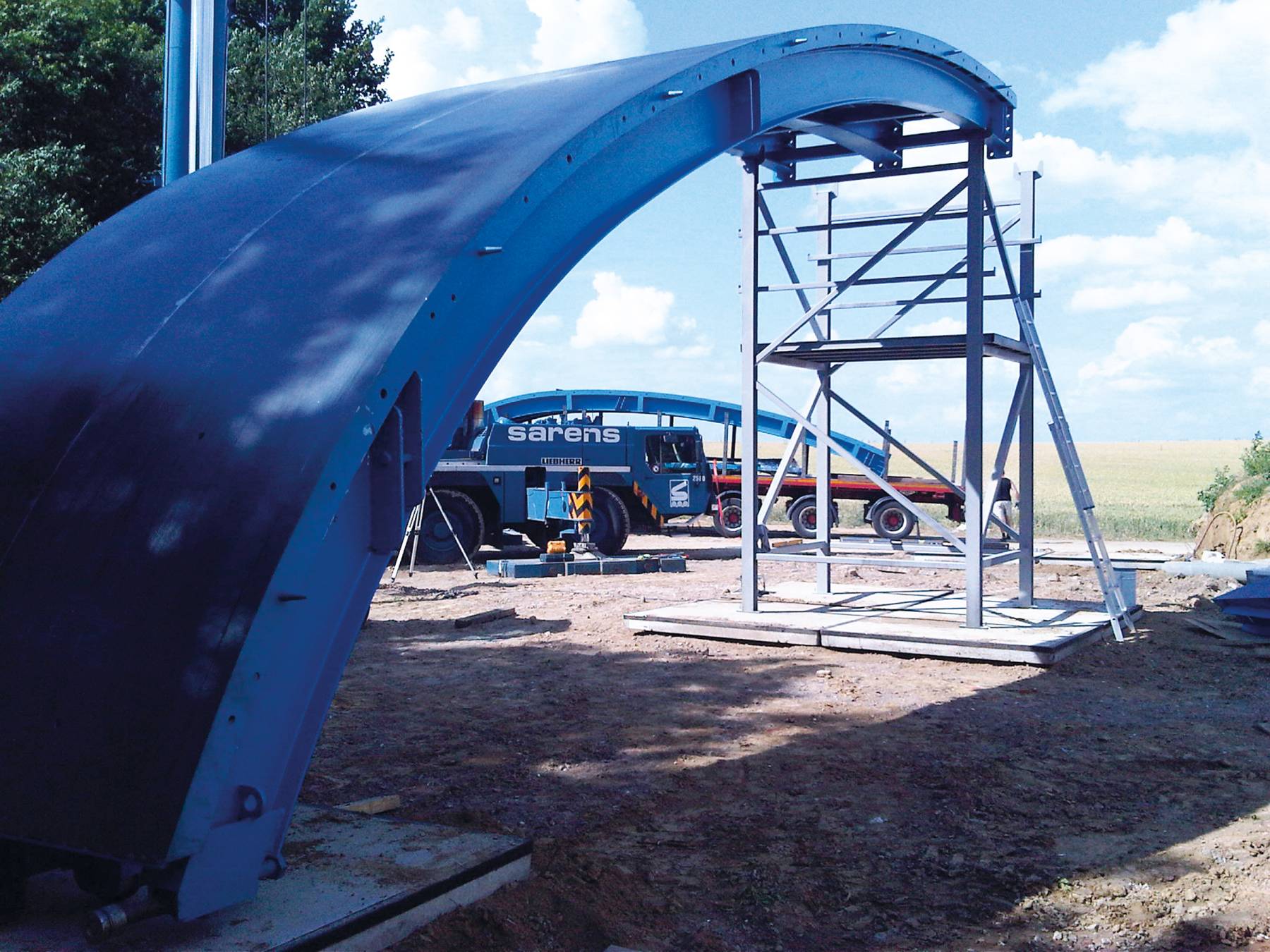

- Torre andamio para unir los módulos
- Encofrados laterales con doble curvatura en el exterior
- Encofrados laterales con curvatura simple en el centro
- Dispositivos de desencofrado en ambos estribos
- Soportes con ruedas y husillos, rieles, cabrestantes y gatos para el desencofrado, desplazamiento y elevación del encofrado
