Selbsttragende Bogenbrückenschalung

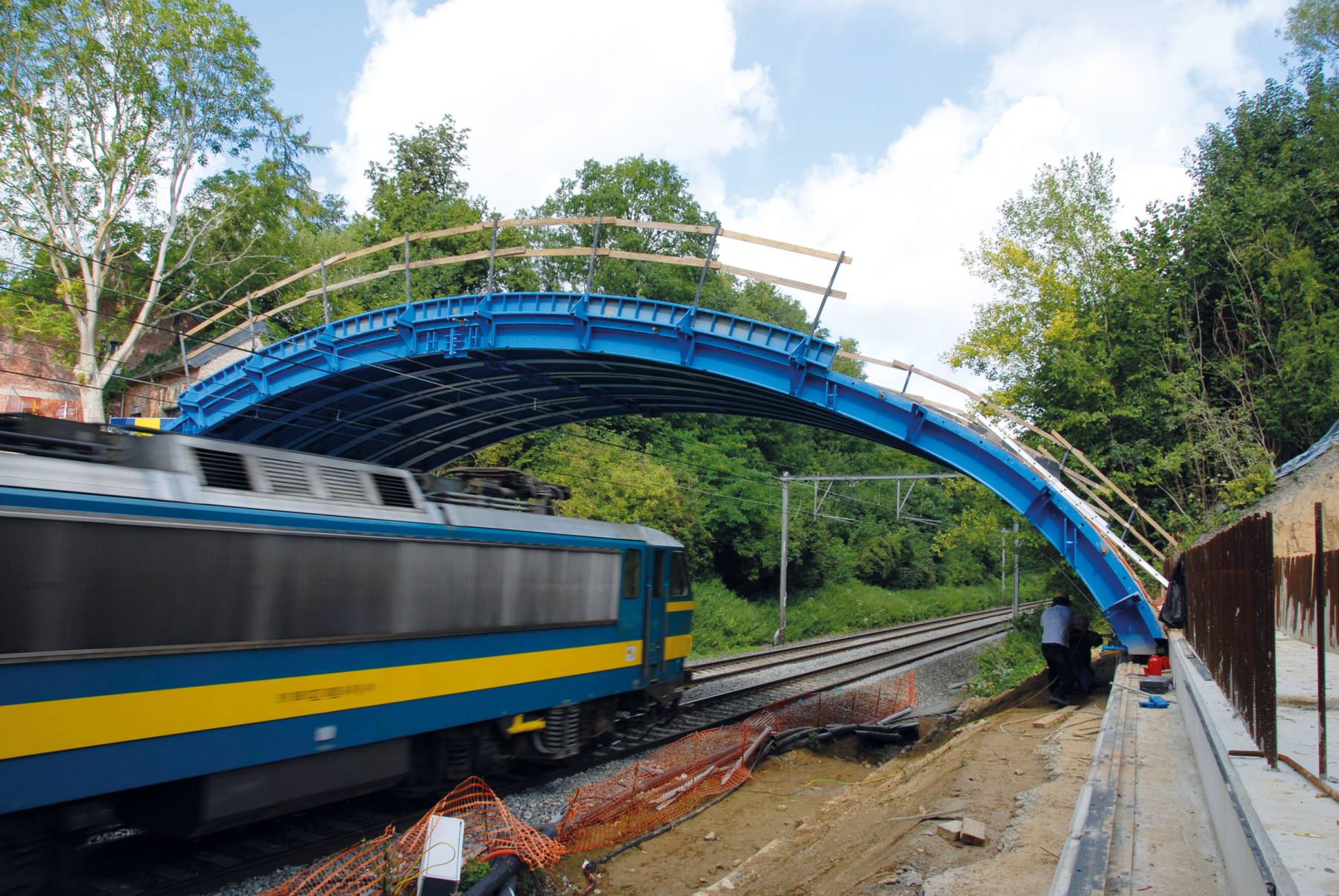

Für Ingenieurbauten von Infrabel liefert Construx eine Bogenbrückenschalung.
Diese Schalung ist selbsttragend und nur abgestützt an den Landenden. Die Schalung ist modular einsetzbar. Die Brücken sollte in 2 oder 3 Phasen betoniert werden, wobei die Schalung nach der ersten Phase zur zweiten Phase verfahren werden sollte.
Details der größten Brücke:
- Breite oben 10 m, Breite unten 20,8 m
- Überspannung 20,3 m, Bogenlänge 25,6 m
Vorgehensweise beim Ein- und Ausschalen und Verfahren:
- Bögen mit 2 Teilen zusammenbauen auf dem Aufbauturm zu 25,6 m langen und 2,5 m breiten Bändern

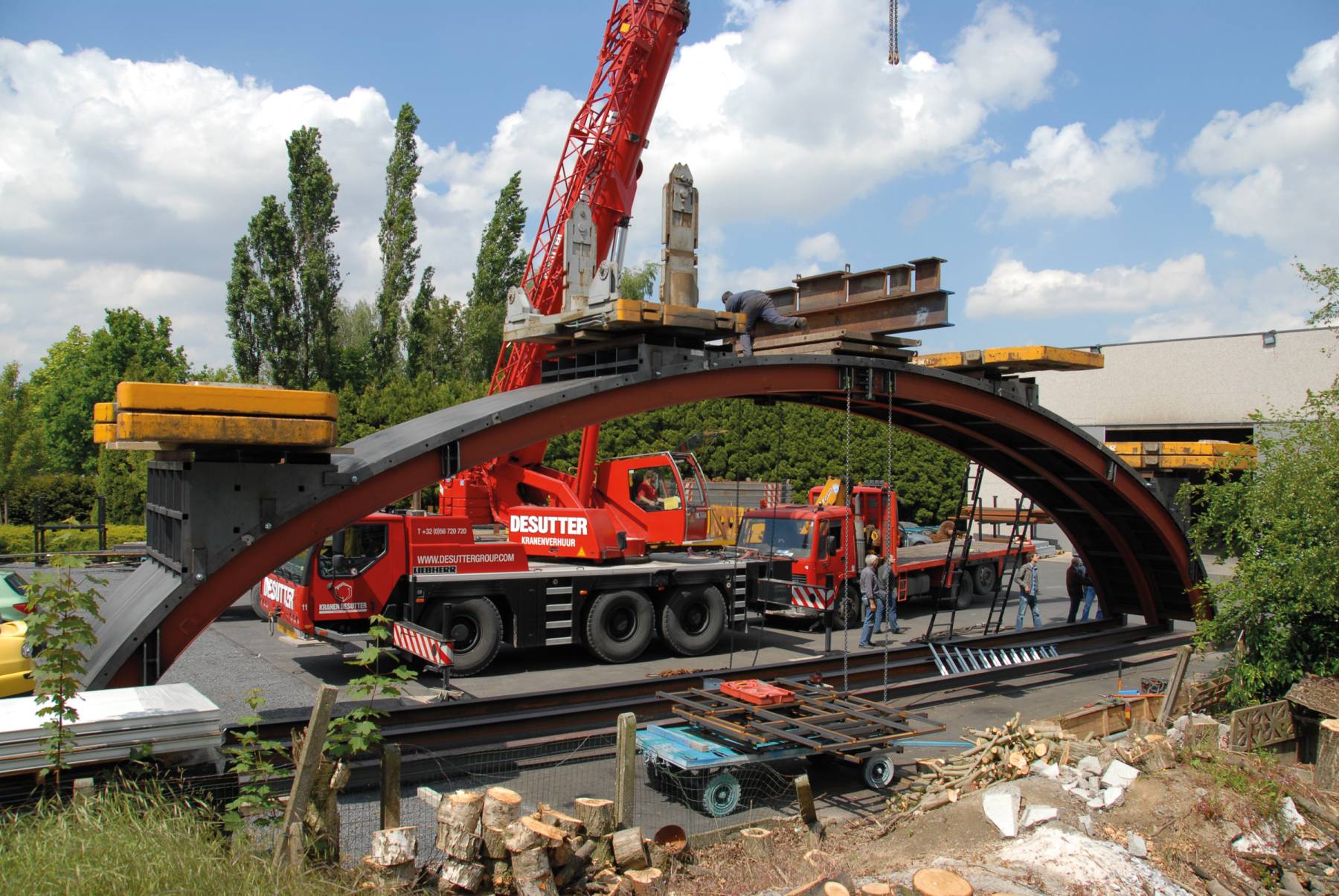

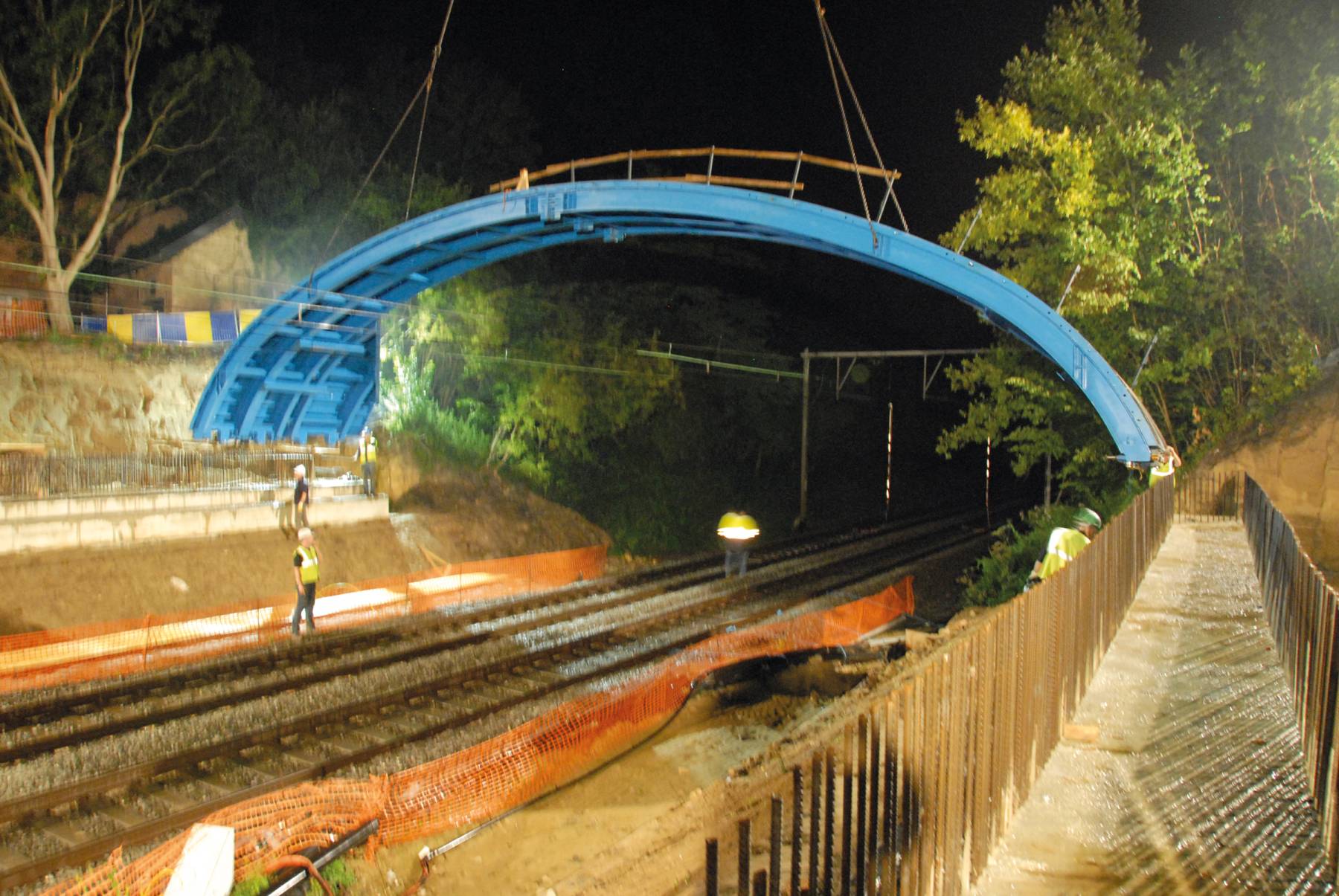

- Bänder mit dem Kran auf die Trasse heben
- Die 3 Bänder mit durchgehenden
- Gewindestäben über der Schalung miteinander verschrauben
- Mit dem Kran die zwei 6 m langen x 3 m breiten Dreieckstücke montieren.
- Das Ganze hochziehen
- Mit den integrierten manuellen Spindeln abstützen
- An beiden Seiten horizontal auf dem Fundamentträger aufspannen

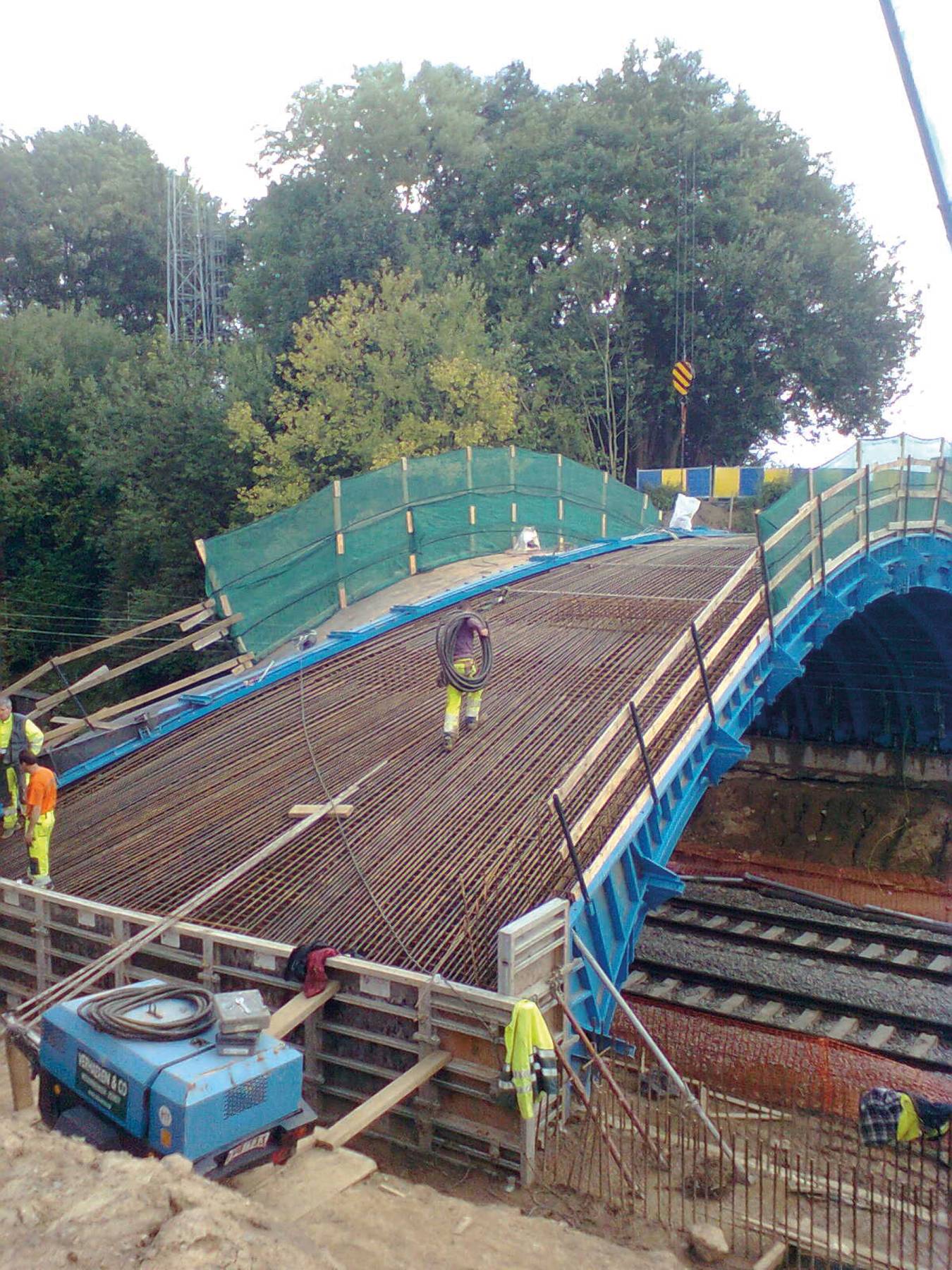

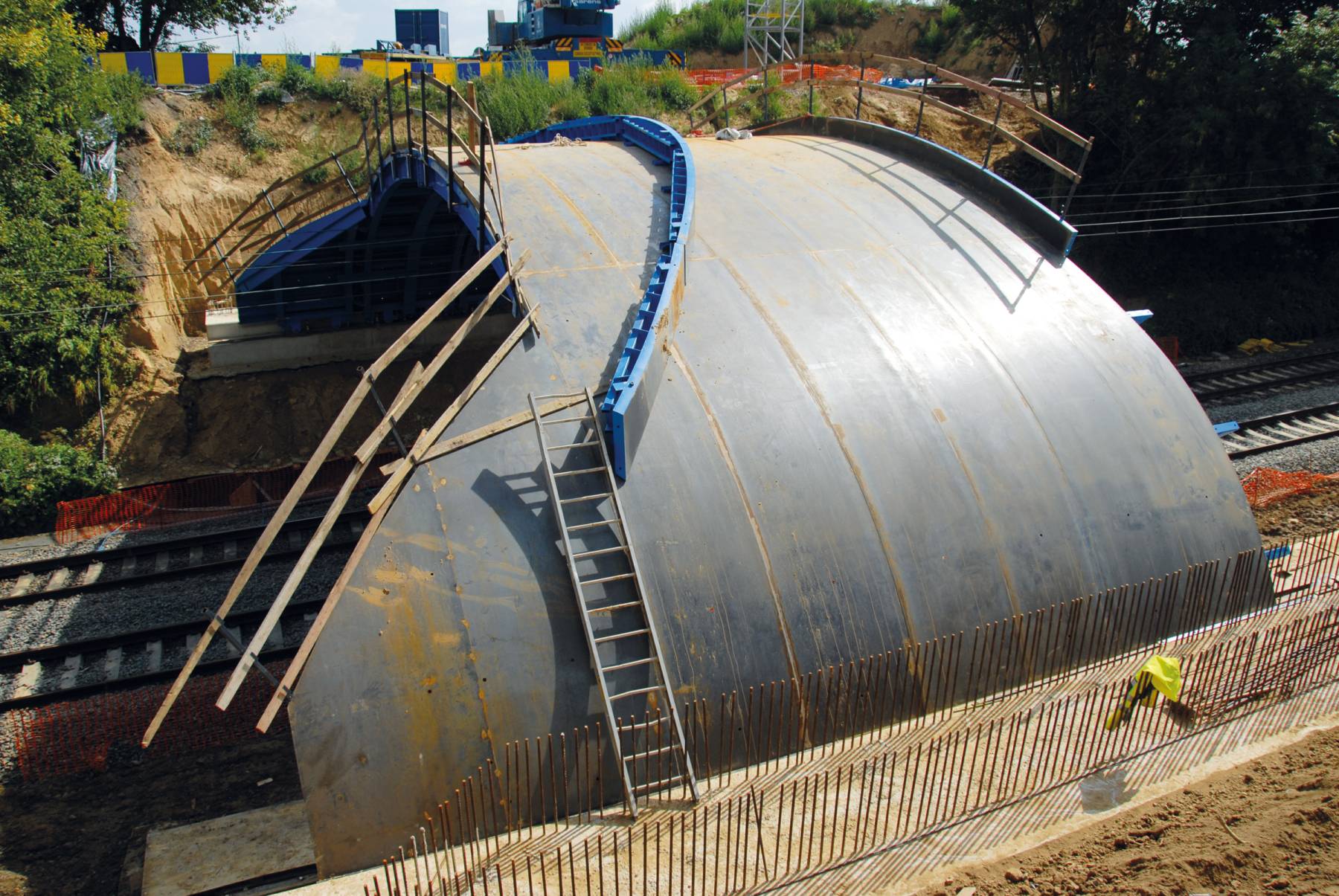

- Randschalung anbringen

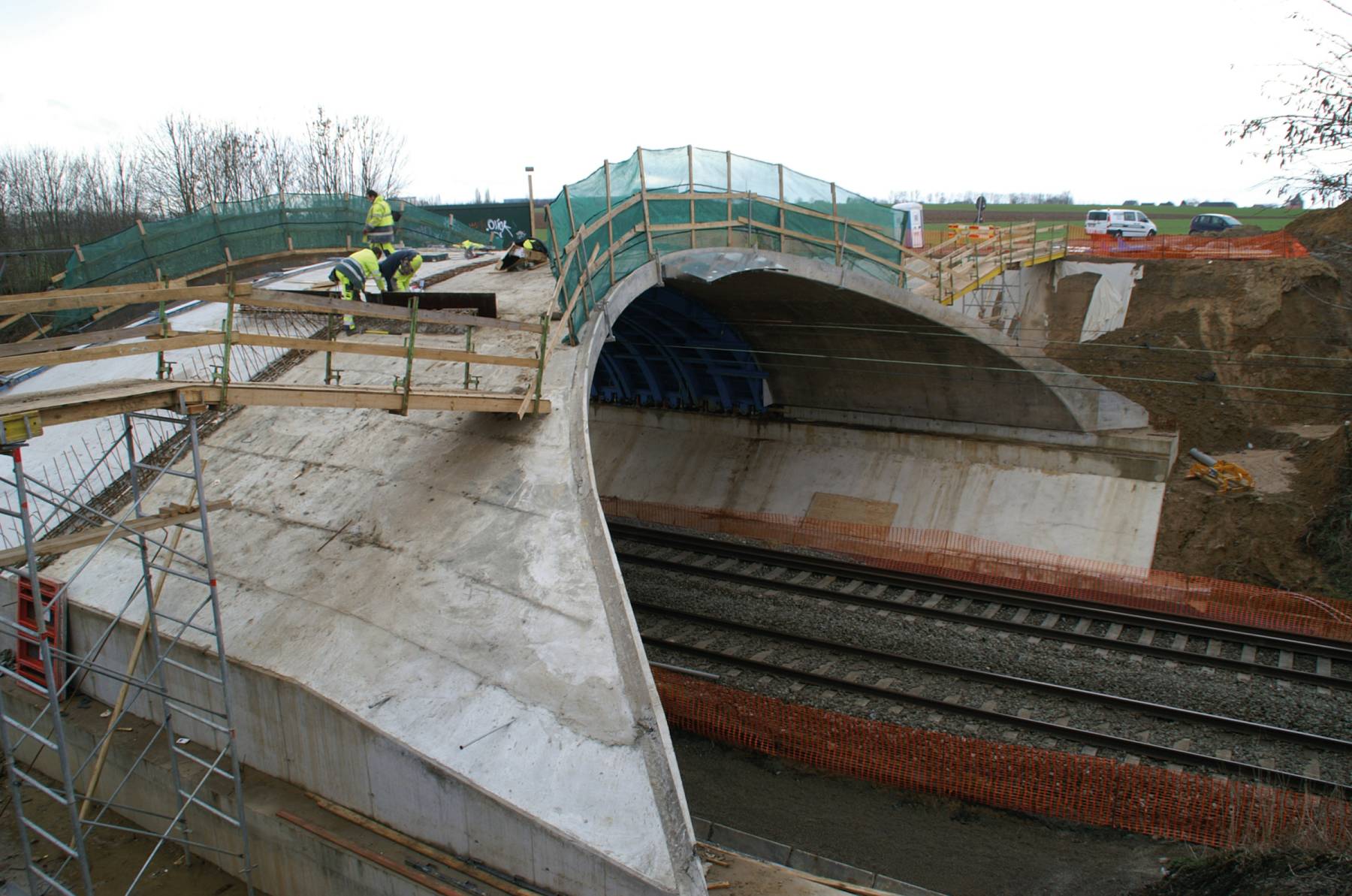

- Armieren, betonieren und aushärten lassen
- Horizontal entspannen
- Stempel entlasten und das Ganze absetzen
- Verfahren zur zweiten Phase mit zwei Winden
Details der Schalung:

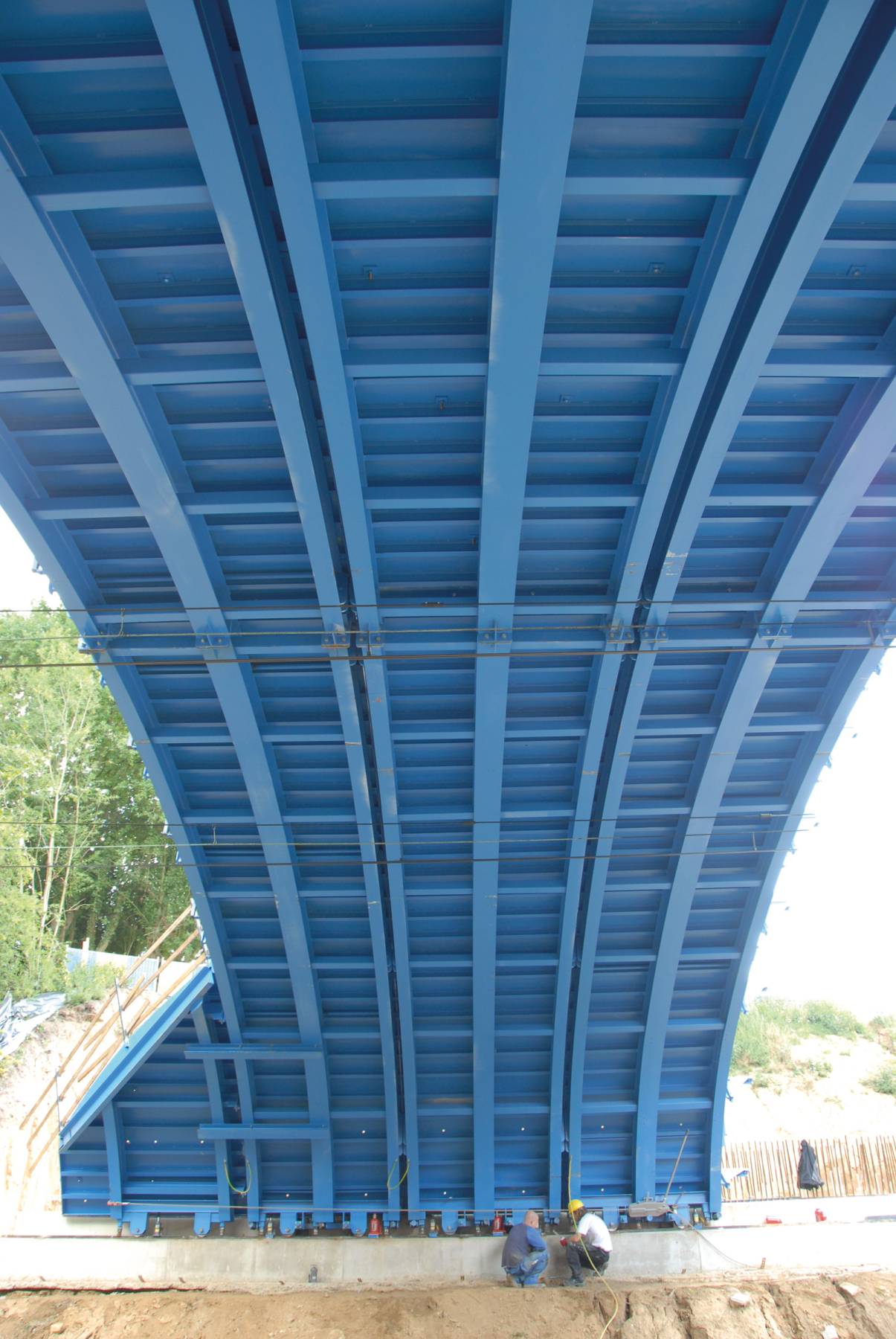

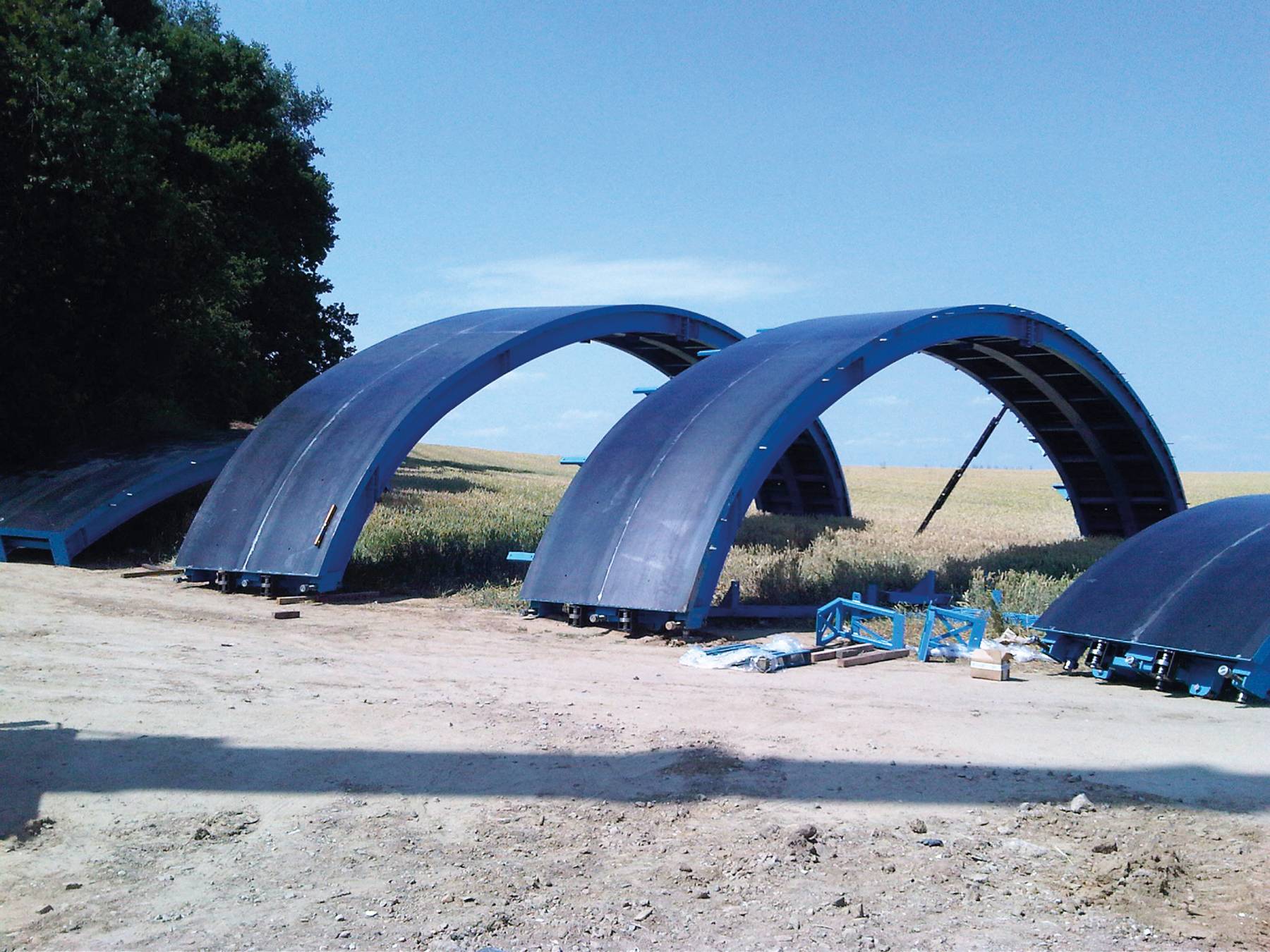

- 3 Bänder Schalung, L 25,6 m x B 2,5 m, in 6 gleichen Teile
- Verstärkte Übergänge an der Verbindung der beiden Bögen
- 2 Dreieckstücke, 6 m lang x 3 m breit

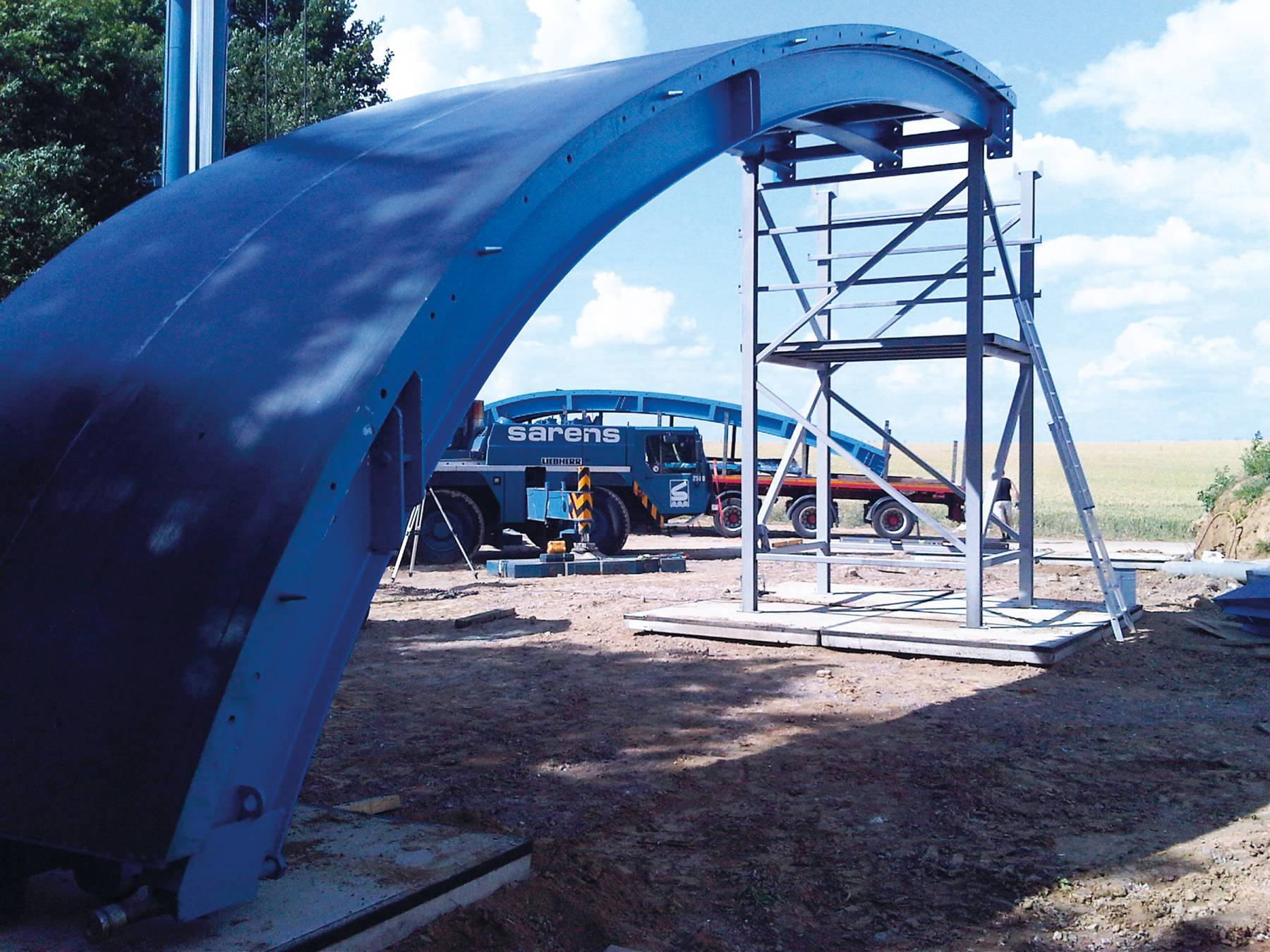

- Aufbauturm zur Verbindung der langen Bänder
- Doppelt gekrümmte Randschalung
- Gerade Randschalung
- Ausschalstück an den beiden Landenden
- Abstützungen mit Rädern und Spindeln
- Schienen und Zugsysteme zum Verfahren der Schalungen
- Hydraulikwinden zum Ausschalen und Einschalen
