Coffrages de voiles
Coffrage hydraulique pour un mur d’enceinte de prison
Utilisé pour les prisons de Beveren, Dendermonde et Anvers
Ces murs d’enceinte se prêtent parfaitement à la mise en oeuvre d’un coffrage mobile

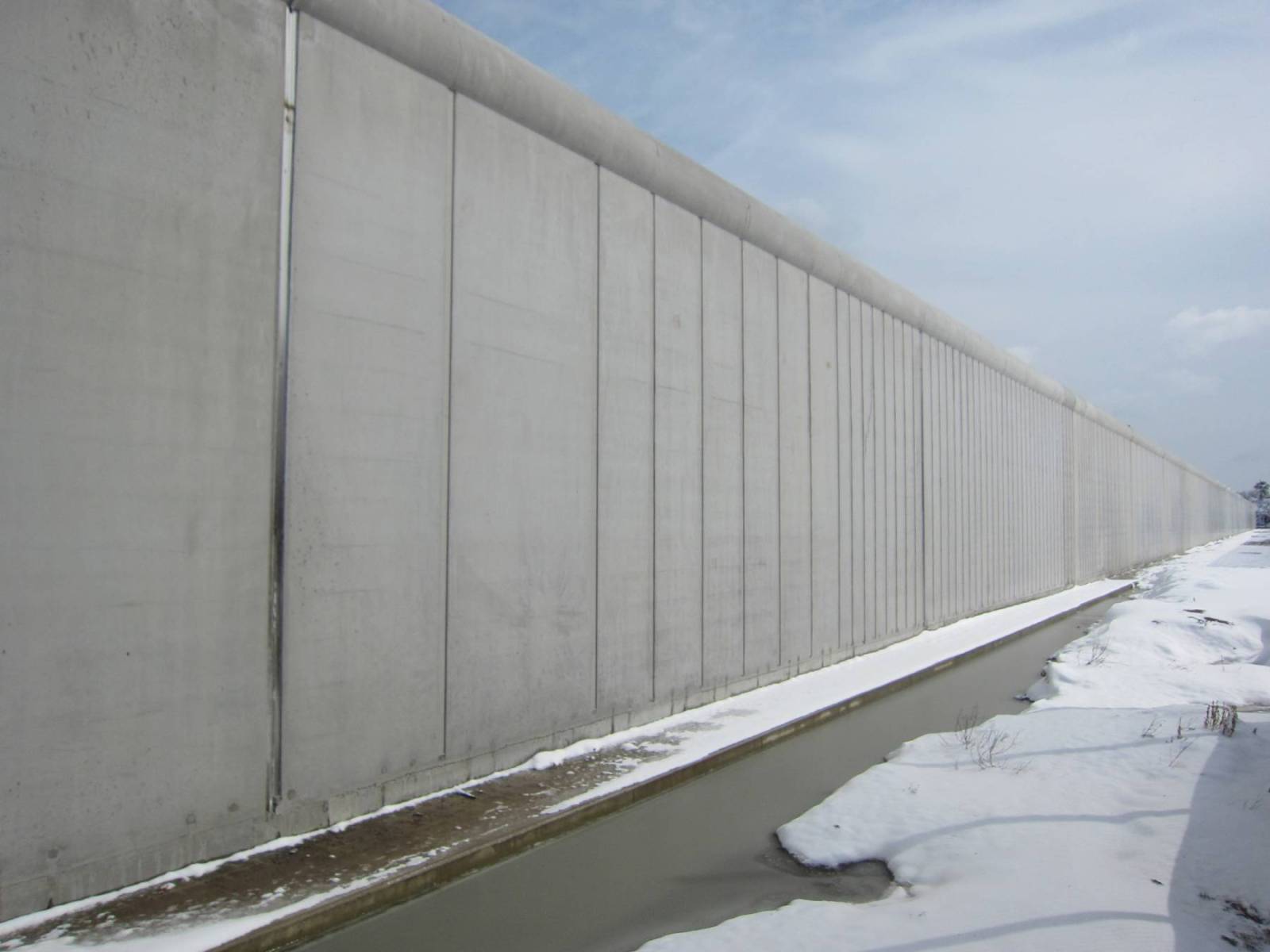

- Longueur totale du mur d’enceinte à couler de 970m

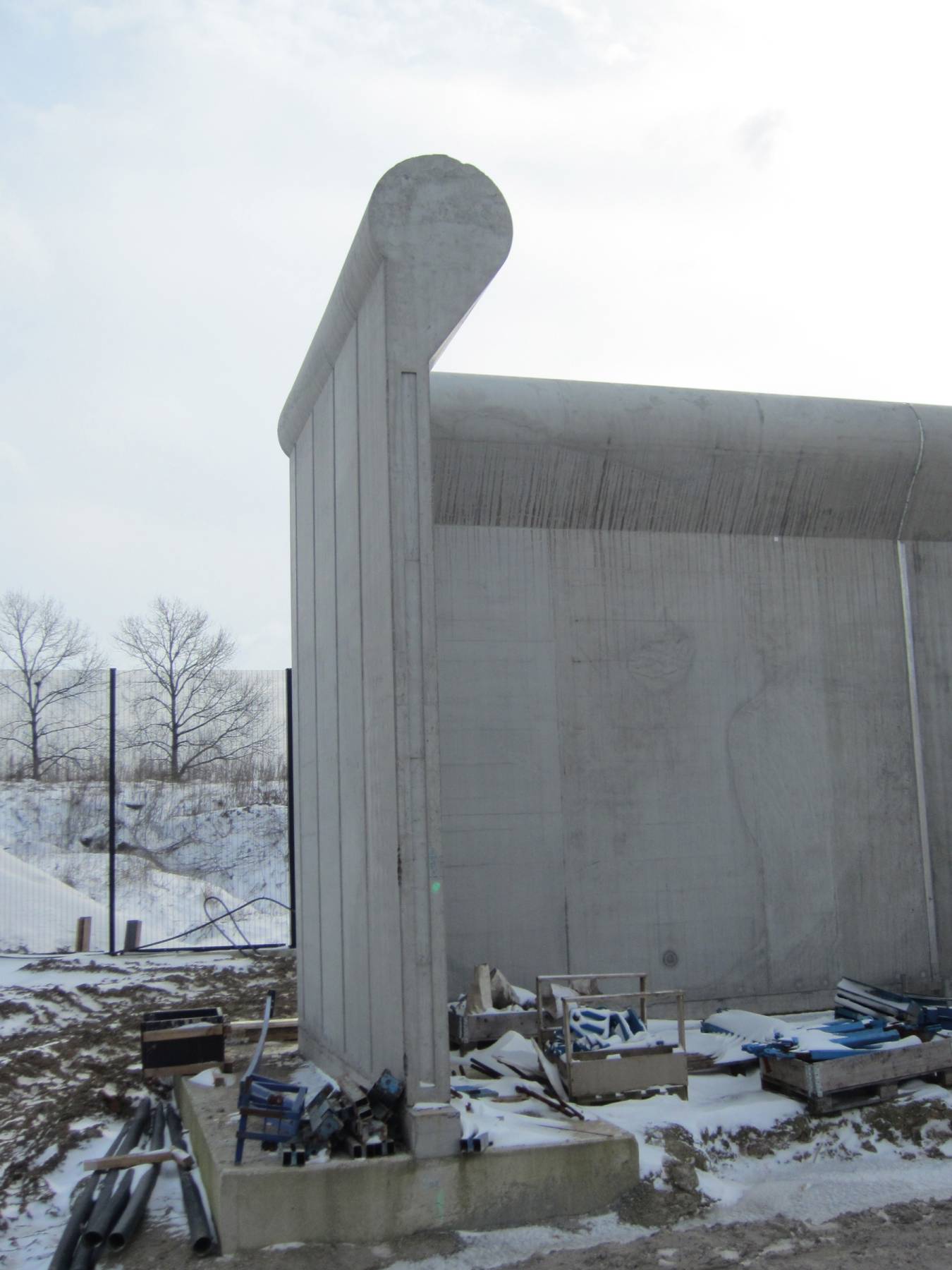

- Hauteur de mur arrondi compris de 6,4m
- Épaisseur de mur de 280mm

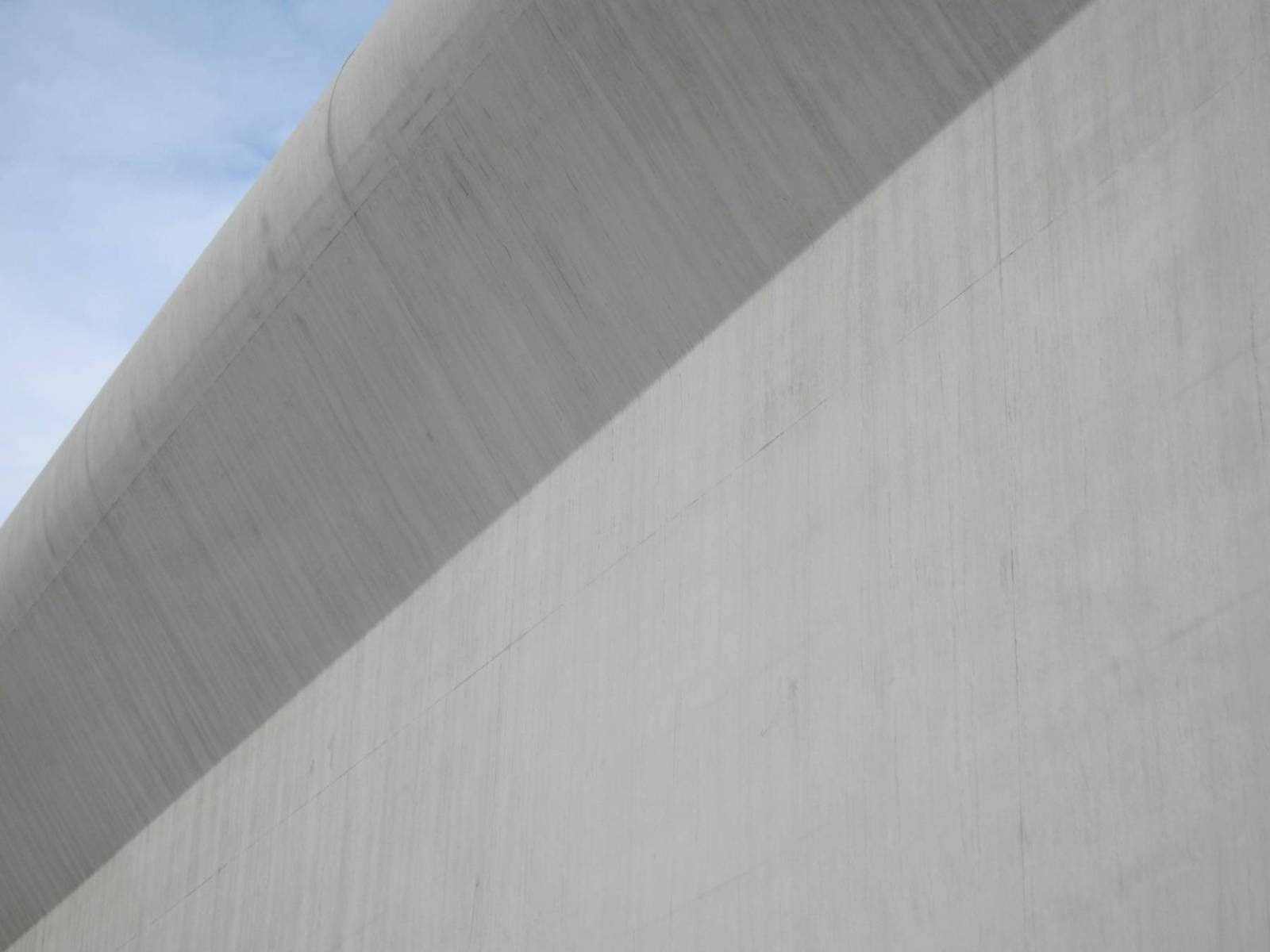

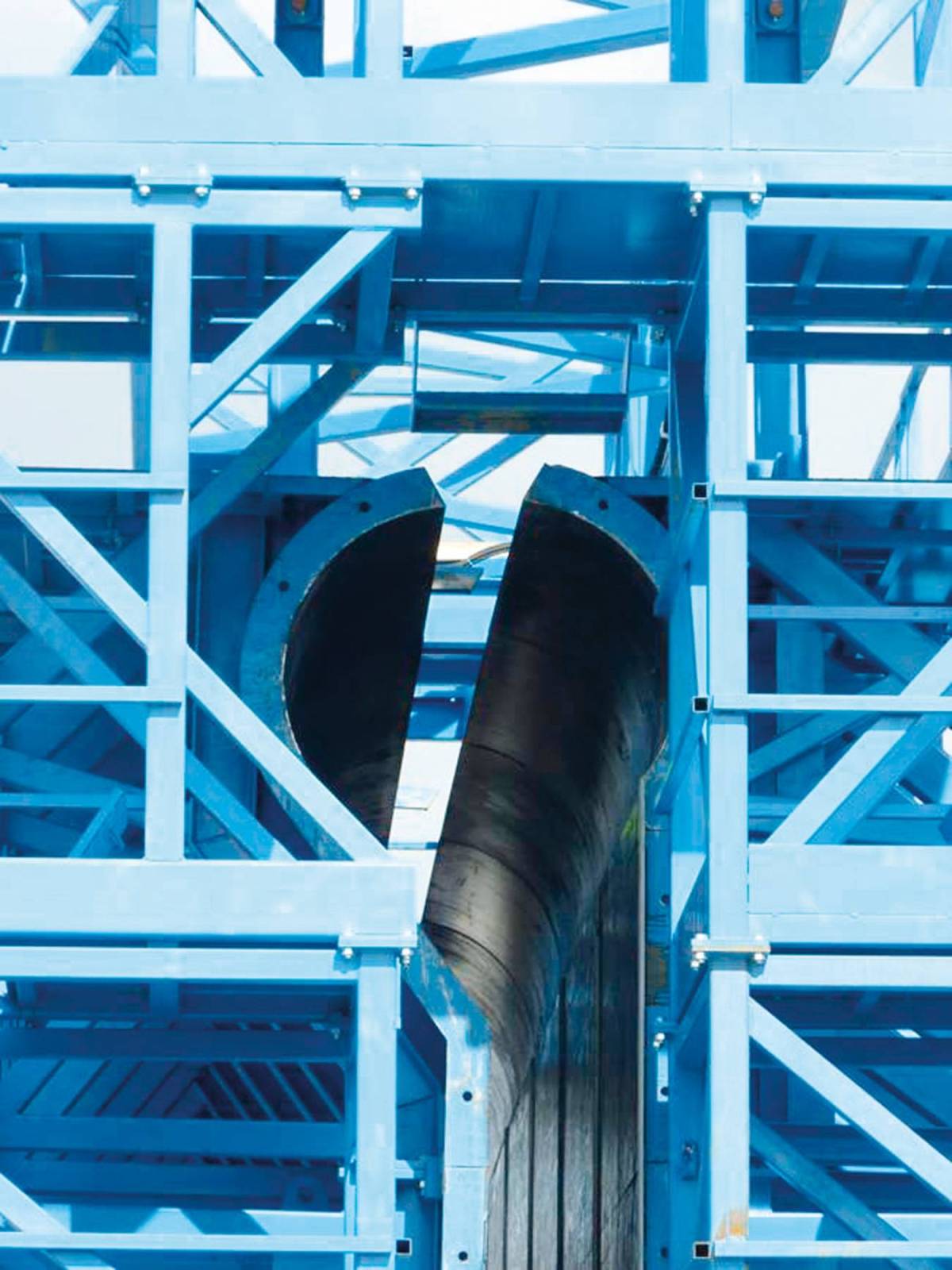

- Diamètre d’arrondi de 1m
- Longueur standard de la phase de coulage de 14,7m
- Répartition horizontale des surfaces de coffrage en 7 parties égales de 2,1m
- Joints de dilatation accentués dont la position par phase varie, exécutés par des lattes trapézoïdales magnétiques
- Pas de tiges à travers le béton, uniquement à travers le talon et par au-dessus du mur Le mur est rempli de béton autocompactant par en dessous
- En outre, les 2 moitiés sont ouvertes de 50mm sur toute la longueur pour l’aération
- Flèche maximale du coffrage de 3mm sur une hauteur de 6,4m à une charge de béton de 160kN/m²

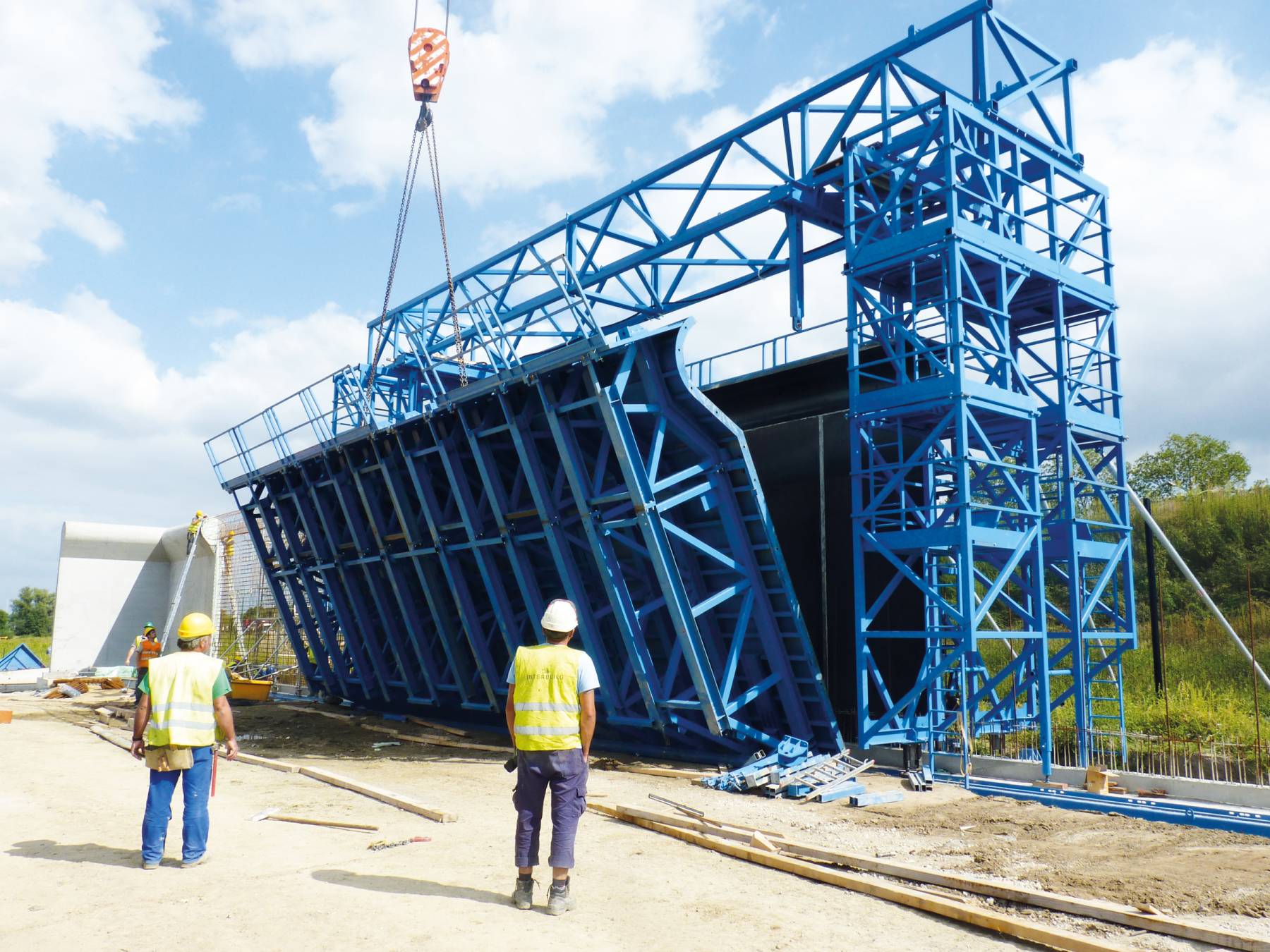

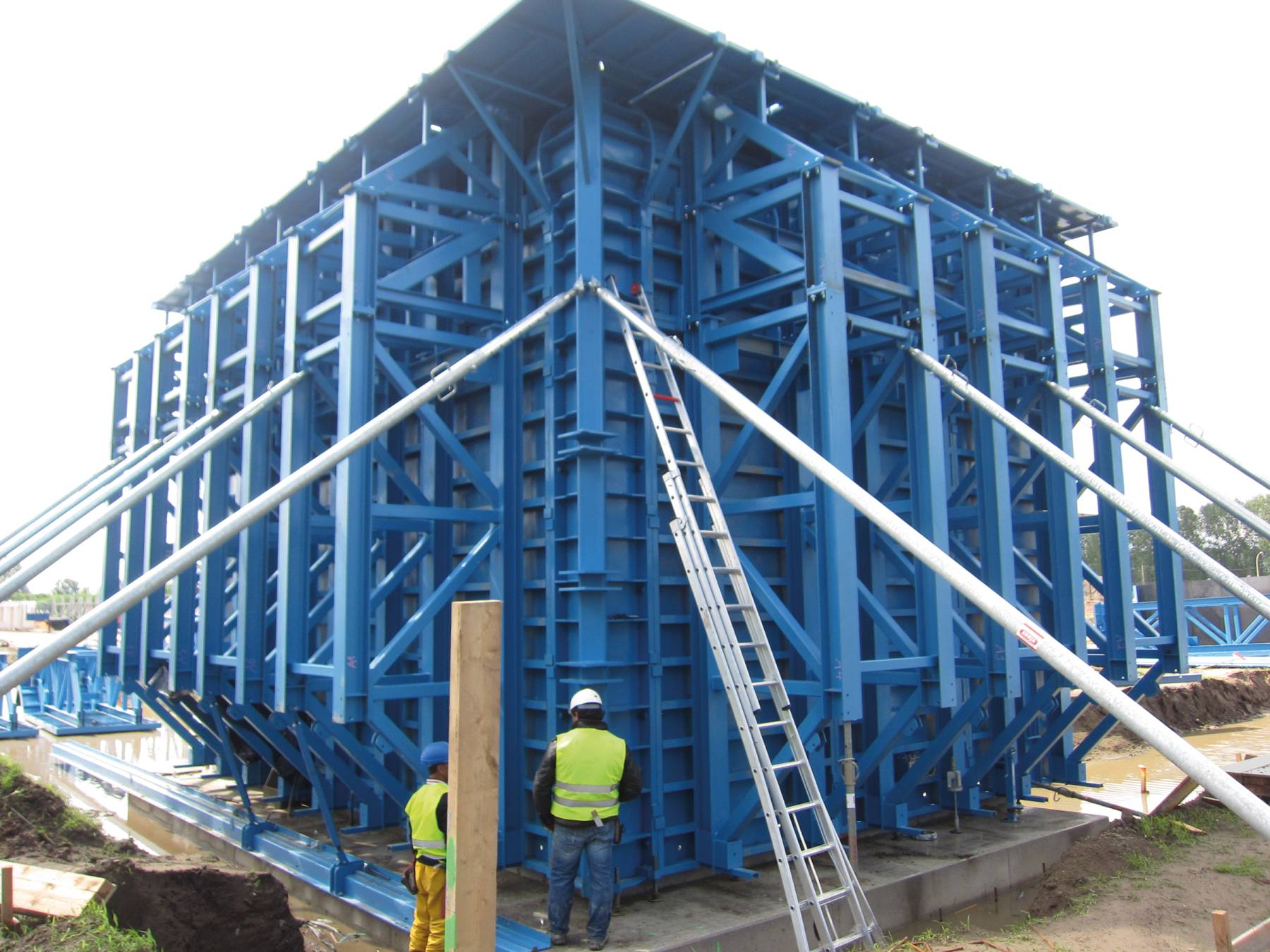

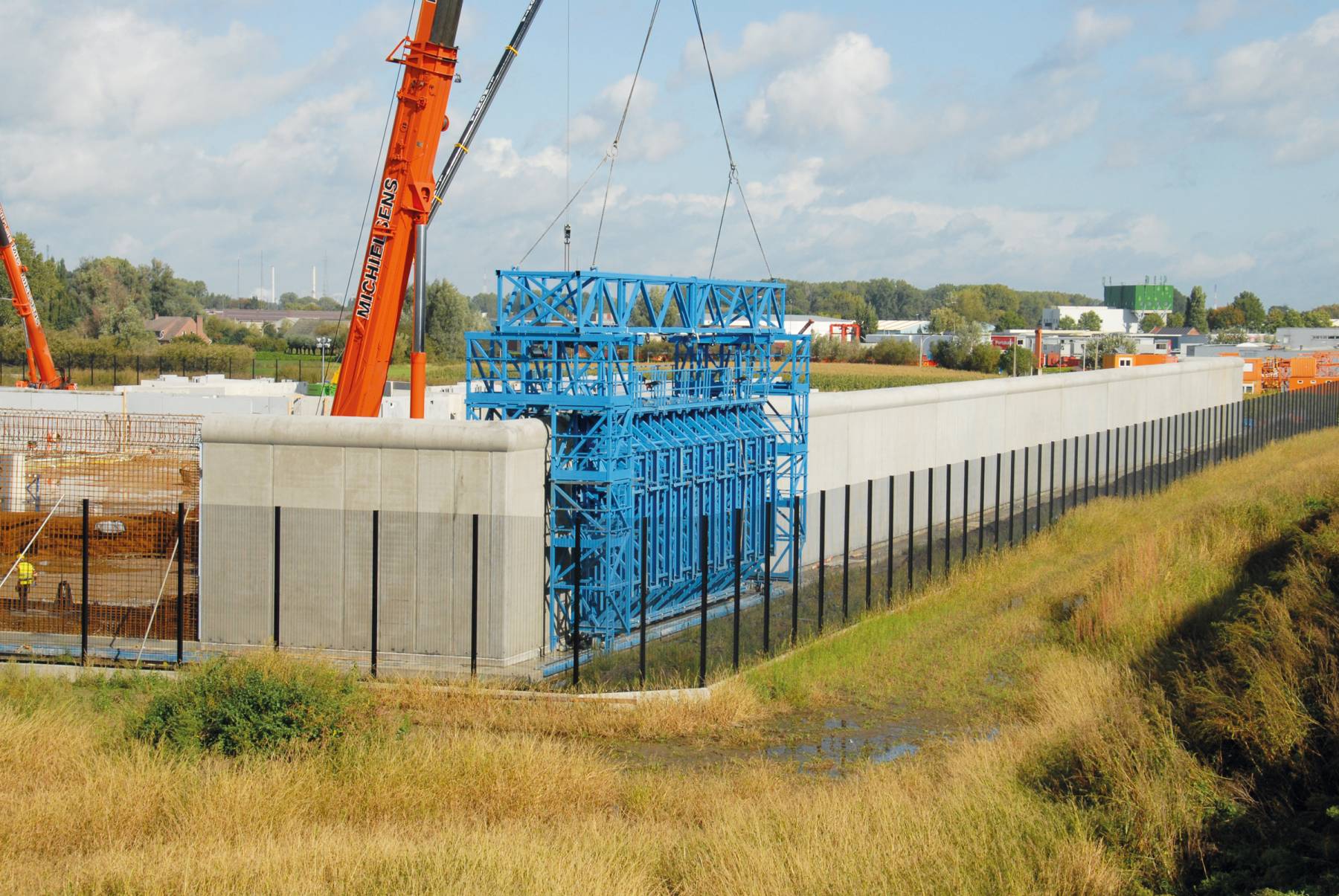

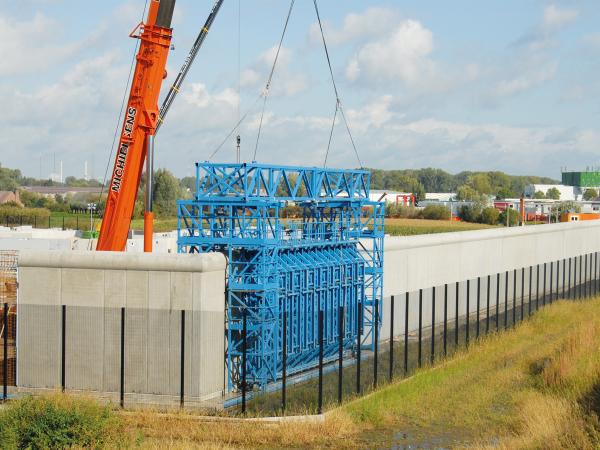

- Le coffrage est suspendu dans le portique qui peut être déplacé hydrauliquement
- L’ouverture et la fermeture du coffrage s’effectuent hydrauliquement
- La largeur de la semelle de fondation est de 2,5m, de ce fait, le portique doit être soutenu à l’avant et à l’arrière sur les rails de manière à pouvoir l’ouvrir suffisamment pour le nettoyer
- Le réglage en hauteur du coffrage s’effectue avec des crics
- Le joint de dilatation en acier inoxydable doit être positionné parfaitement
- La hauteur de tout le portique et du coffrage est adaptable à d’autres hauteurs afin de pouvoir réaliser aussi les murs intérieurs de la prison
