Encofrado para muros
Encofrado hidráulico para el muro perimetral de una prisión
El muro perimetral de esta prisión es ideal para el uso de un encofrado totalmente hidráulico y autopropulsado.
Especificaciones:

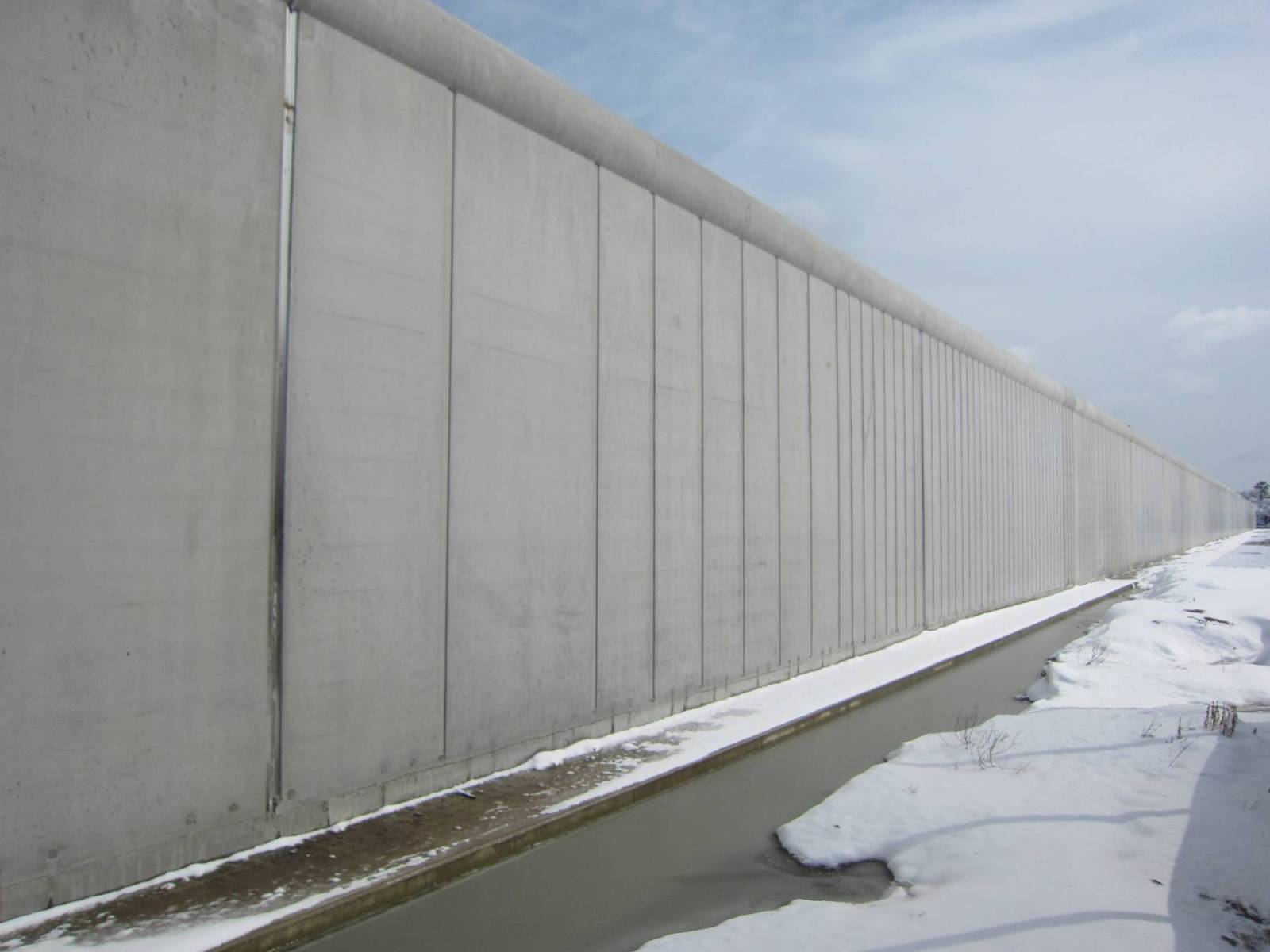

- Longitud del muro: 970m’ (2 tramos de 325m y 2 tramos de 160m) Altura del muro incluyendo la esfera superior: 6,4m
- Espesor del muro: 280mm

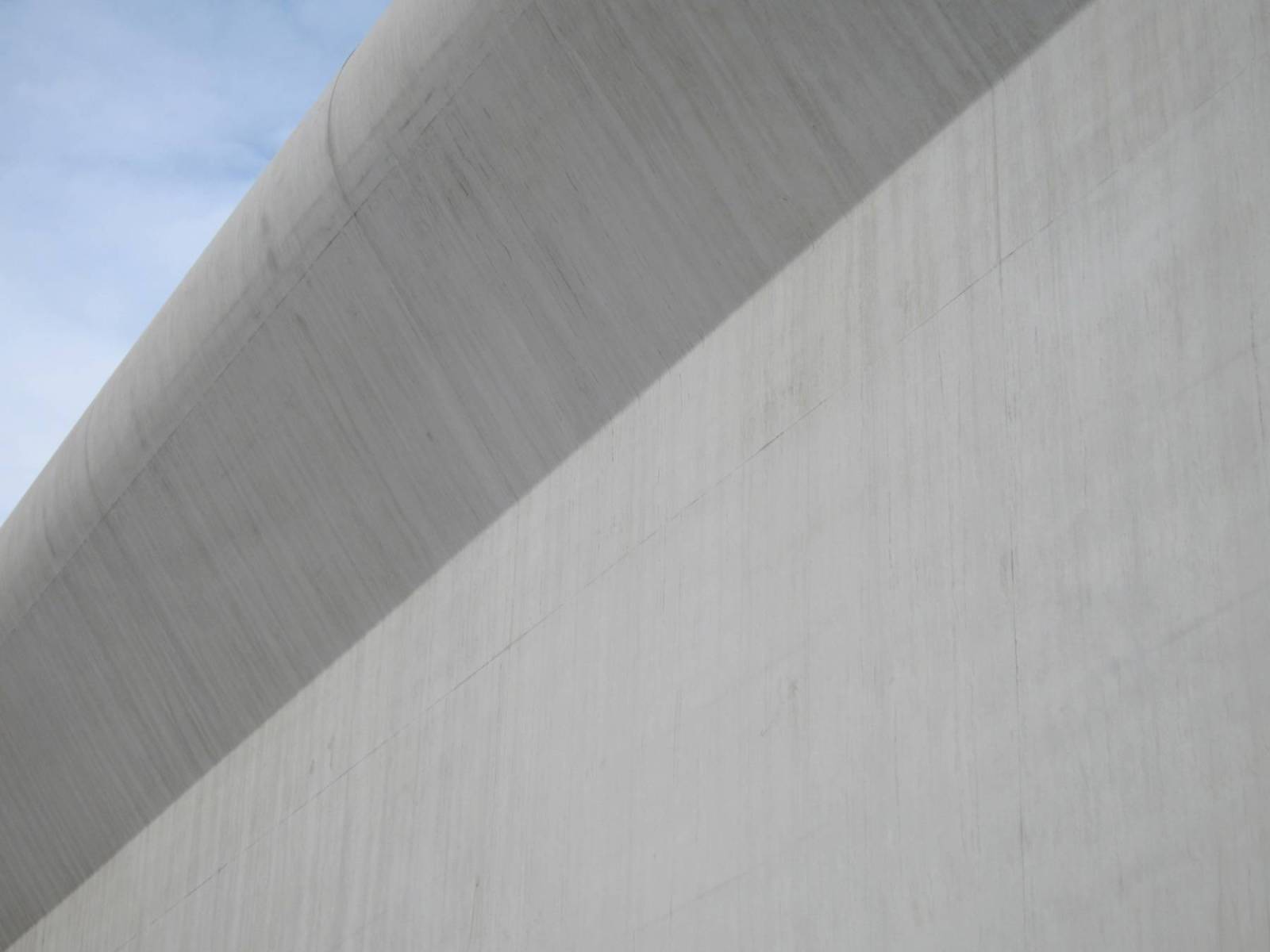

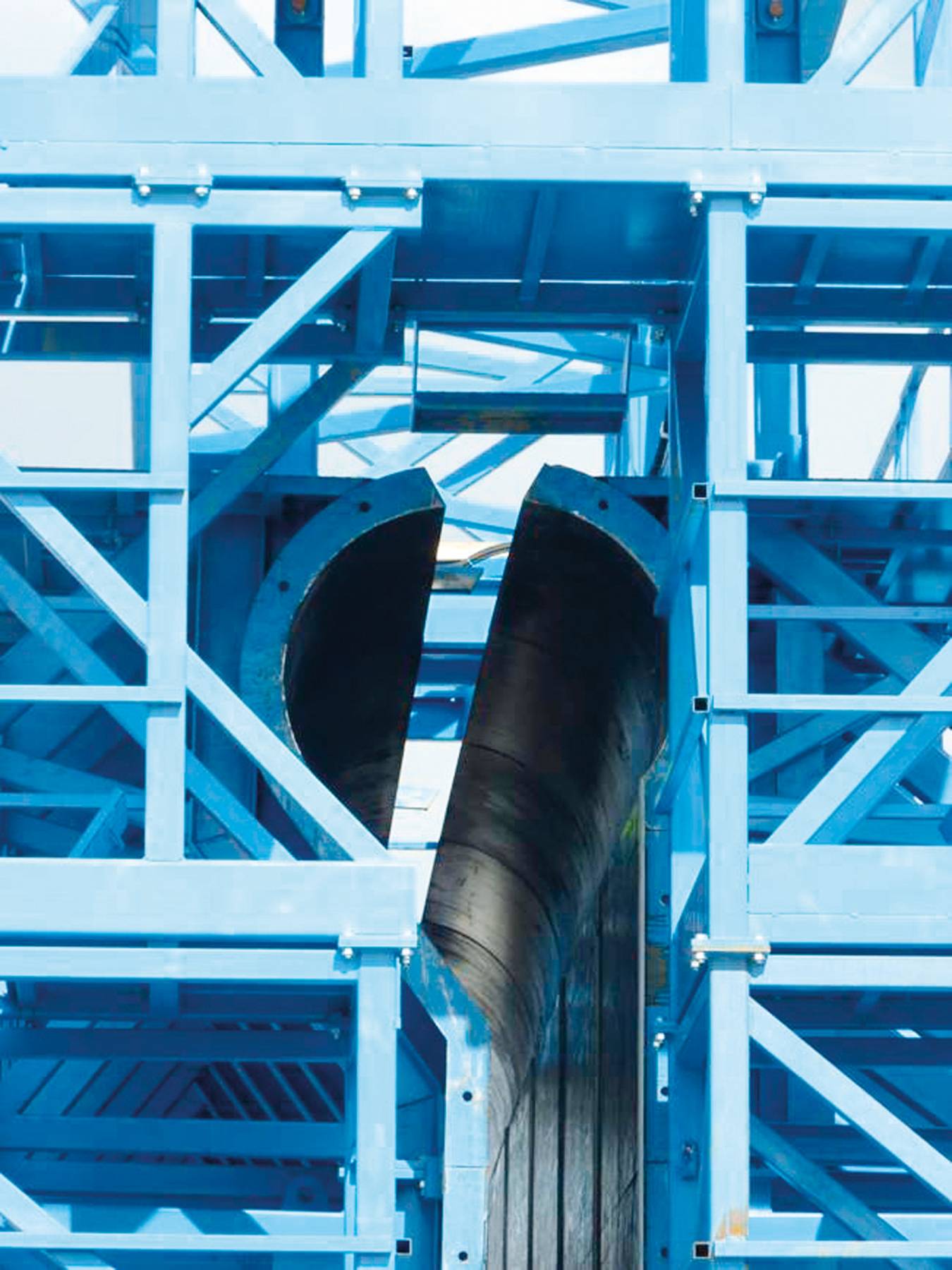

- Diámetro de la esfera superior: 1m
- Longitud estándar de cada fase del vertido del hormigón: 14,7m
- Encofrado compuesto por 7 partes iguales de 2,1m de ancho
- Juntas acentuadas con posiciones cambiantes
- Sin barras de amarre a través del muro, solo a través del zócalo y por encima del muro
- El hormigón se bombea desde la base utilizando hormigón autocompactante
- Máxima deformación de 3mm en 6,4m de altura, con una presión máxima del hormigón de 160 kN/m²

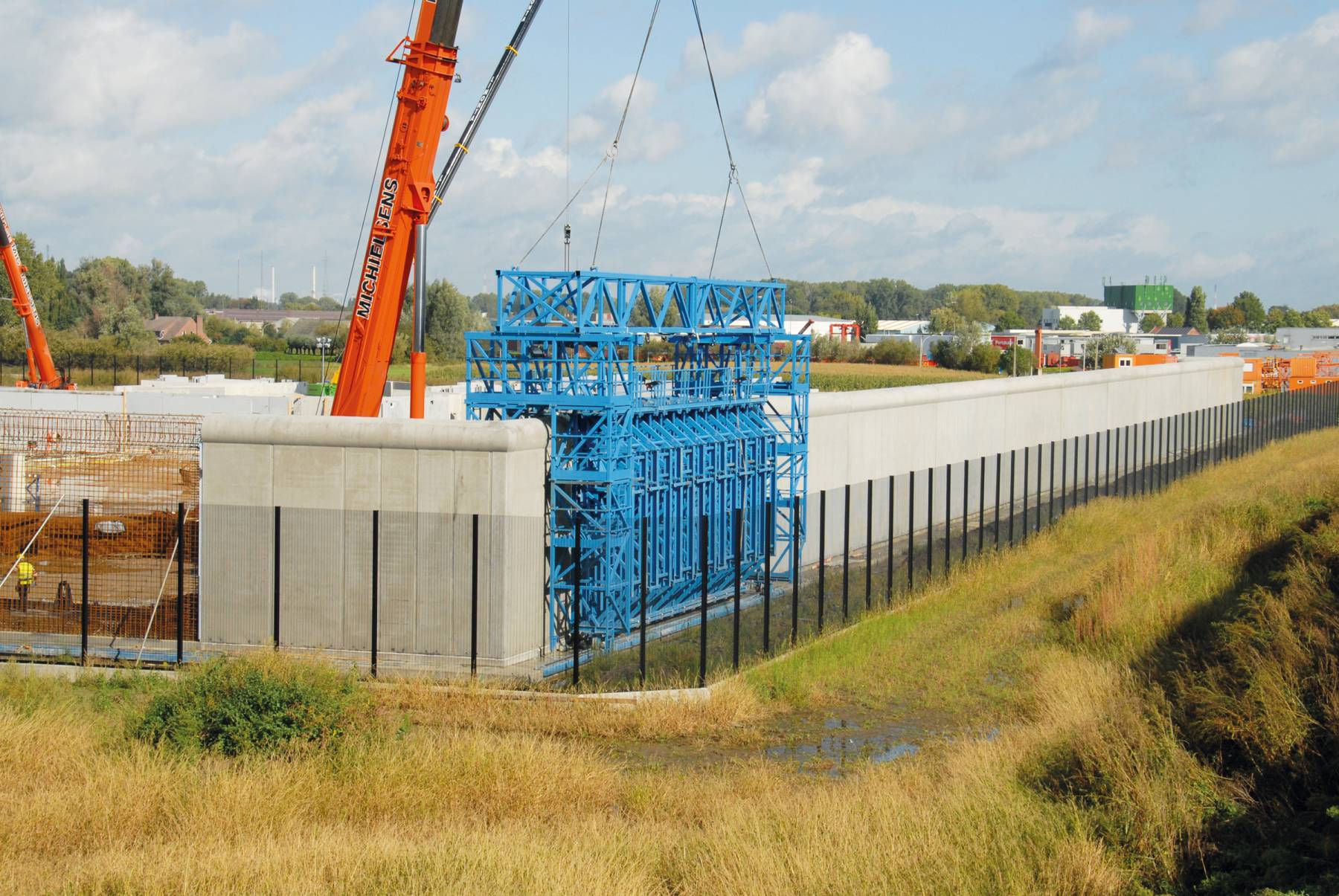

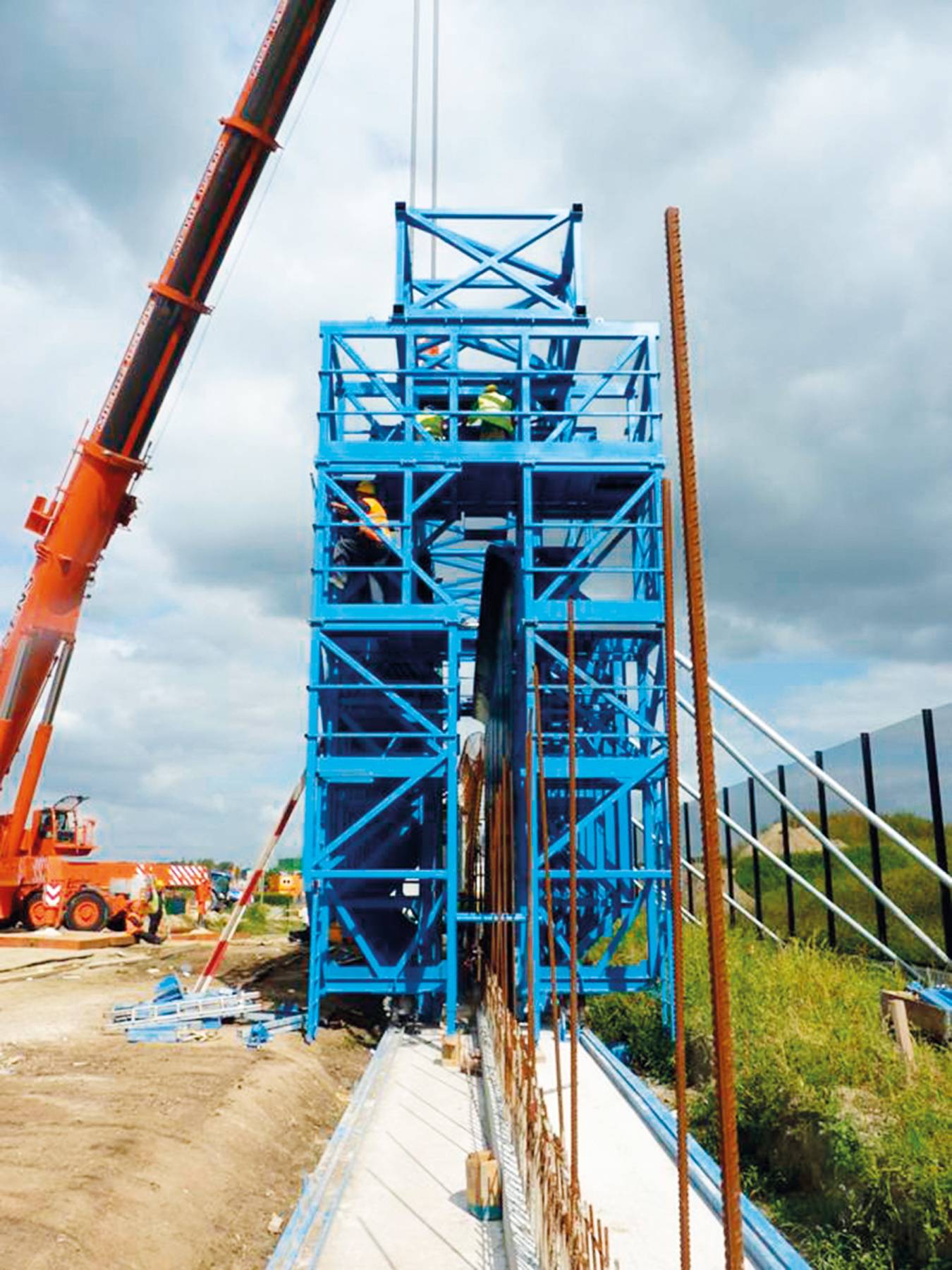

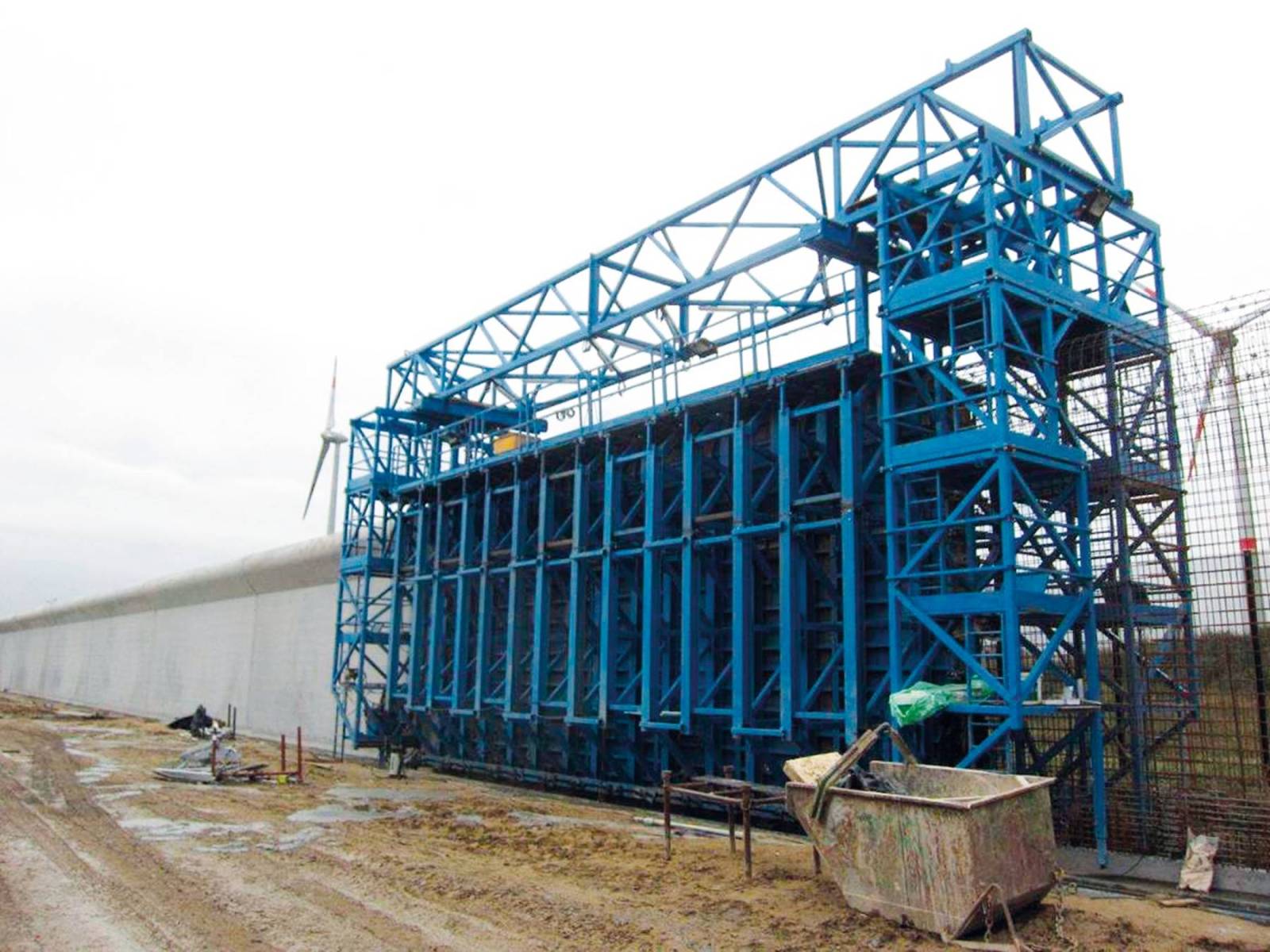

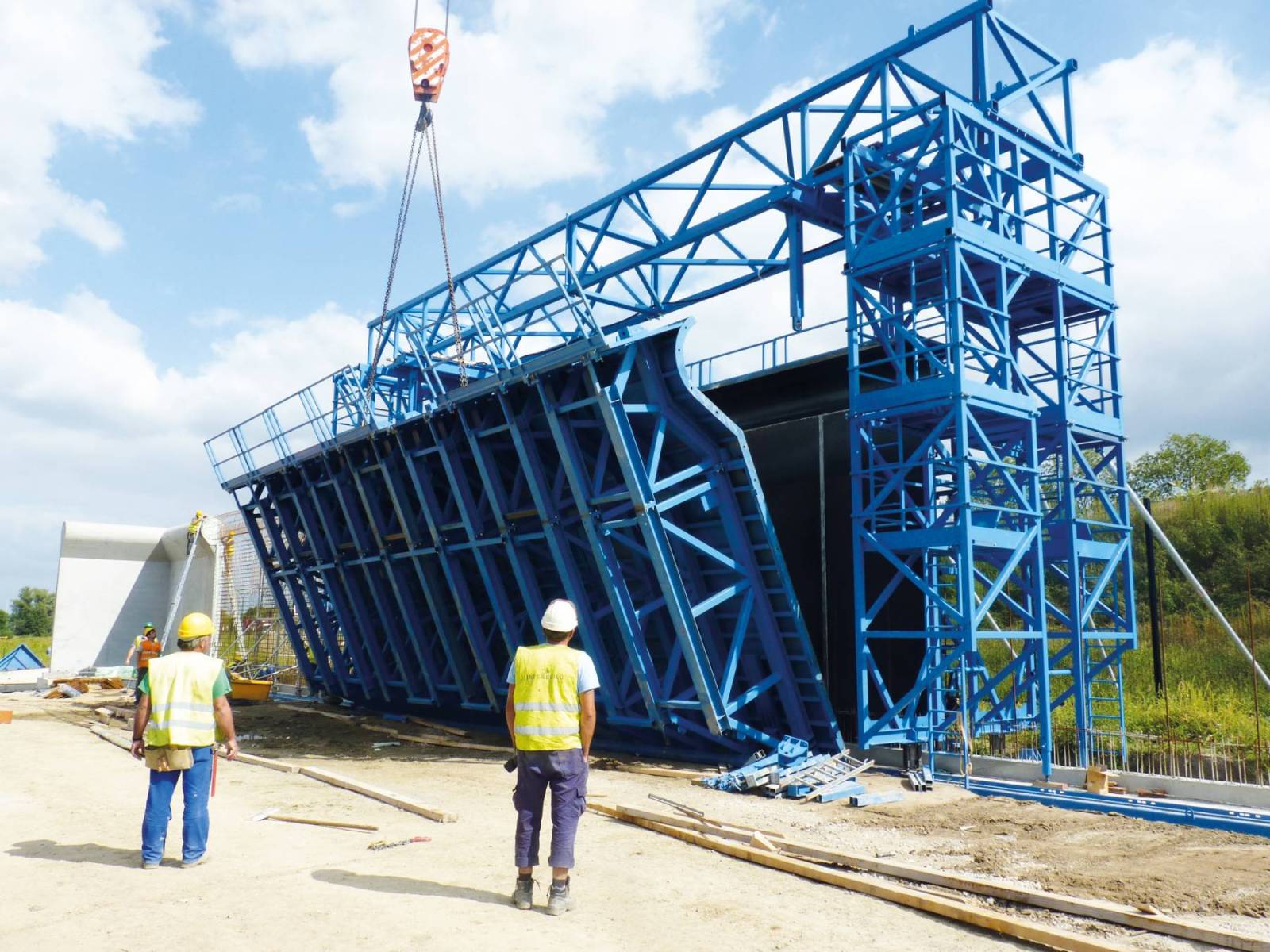

- El encofrado está suspendido de un bastidor de pórtico que puede desplazarse hidráulicamente
- Apertura y cierre del encofrado mediante sistema hidráulico
- Ancho de la base de cimentación: 2,5m
- El bastidor de pórtico cubre más de 15m, lo que permite una apertura suficiente para facilitar la limpieza
- Ajuste de altura mediante gatos hidráulicos
- El bastidor de pórtico y el encofrado pueden adaptarse a alturas menores

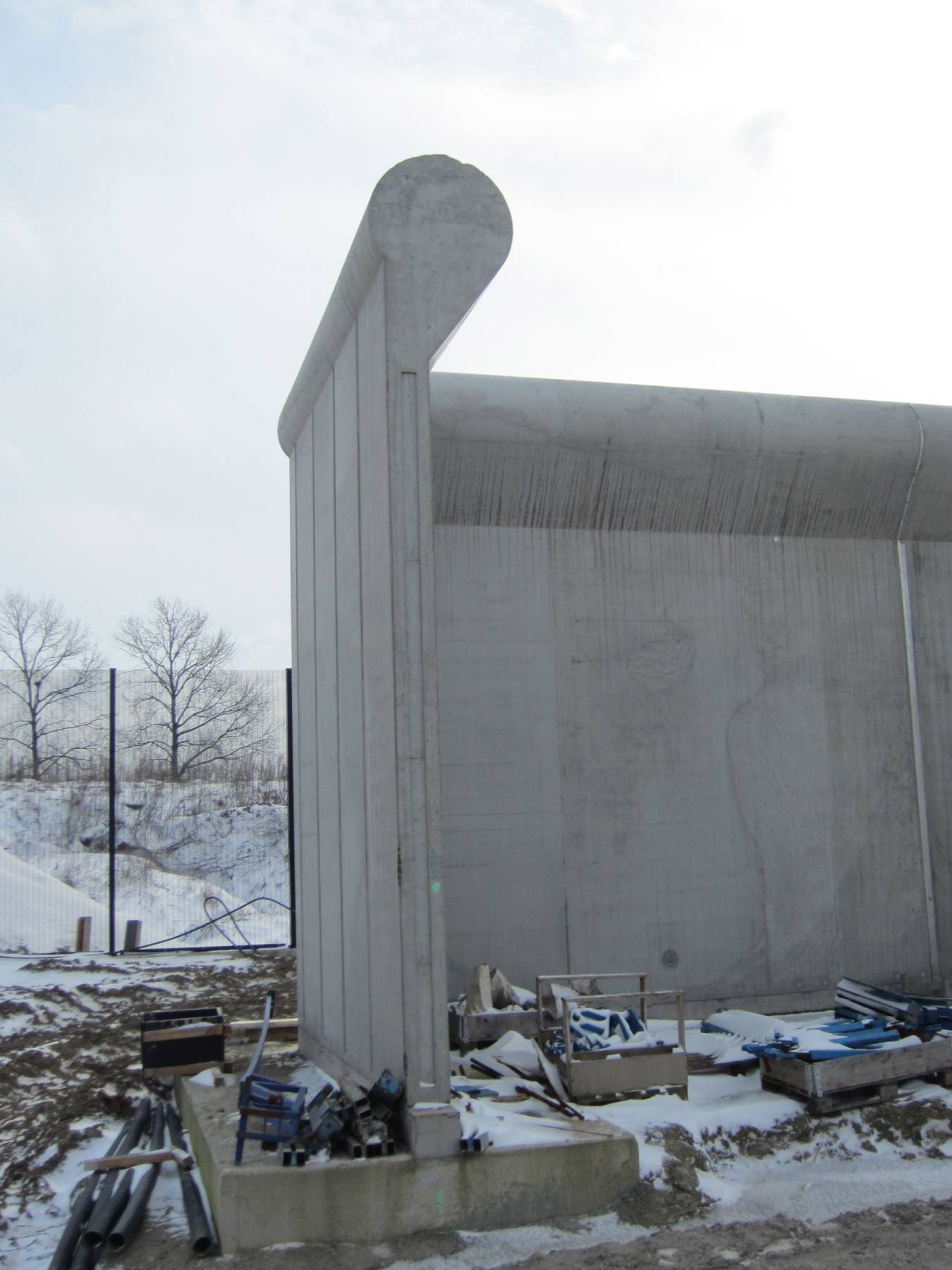

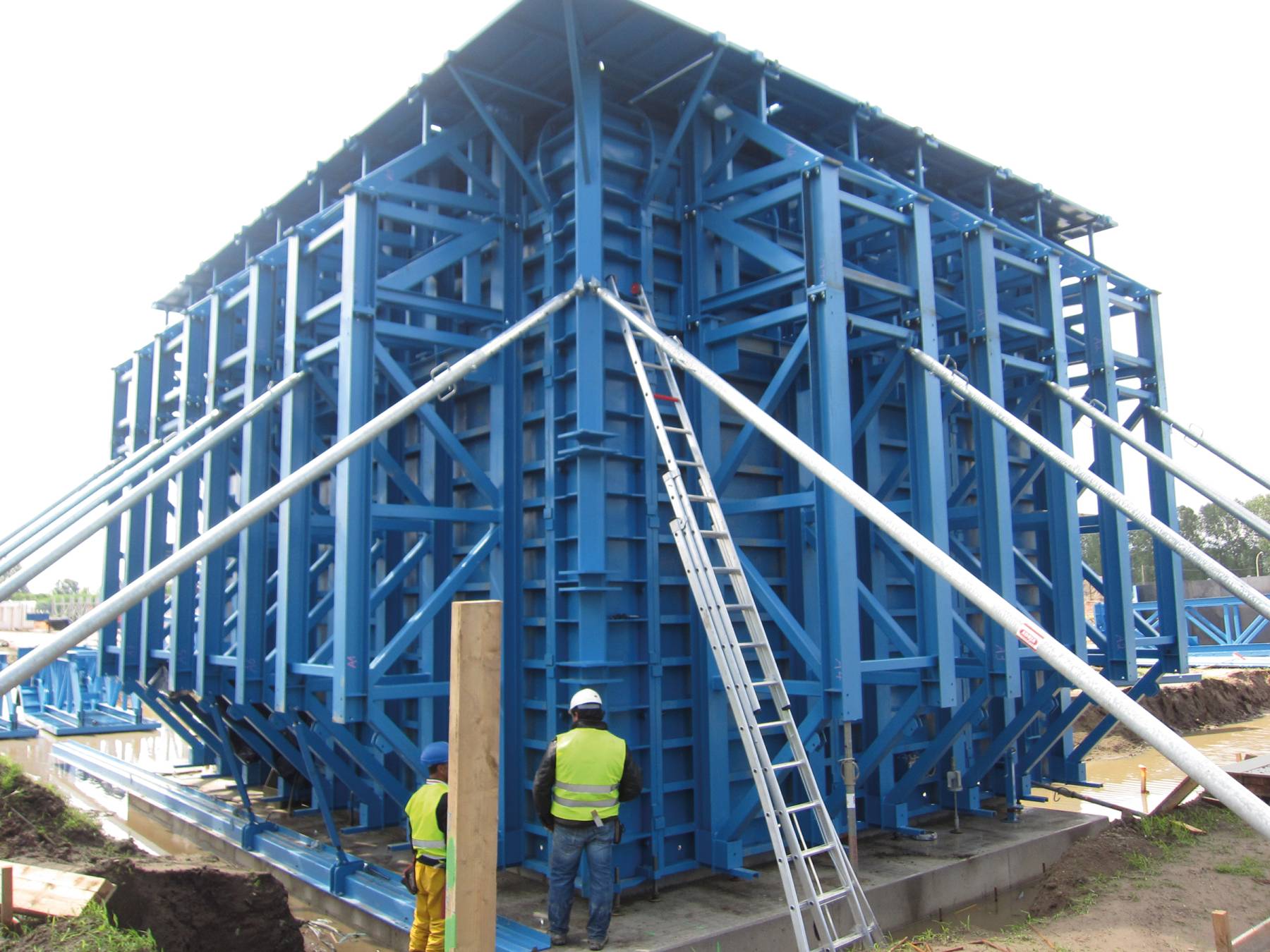

Las 4 esquinas exteriores se hormigonan primero utilizando piezas especiales para esquinas. Luego, el encofrado se suspende en el bastidor de pórtico para continuar con la construcción del muro recto.
