Helix-Schalung für Auffang-Tank
Eine neue Art von verstellbarer runder Kletterschalung.
Die Helix Schalung eignet sich perfekt für große Betontanks mit Durchmessern zwischen 20 m und 50 m und einer Mindesthöhe von 20 m.

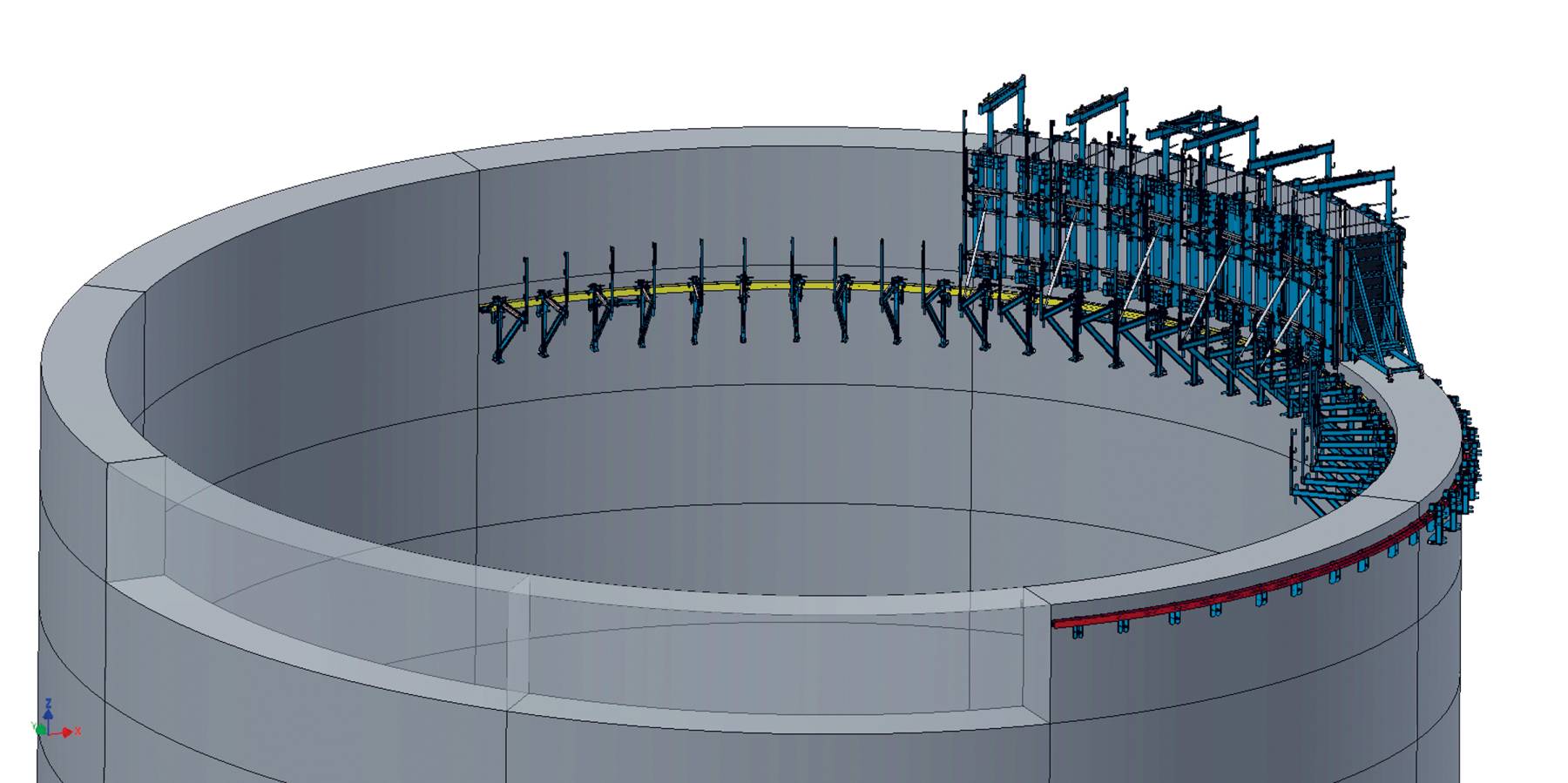

Nach der Montage muss die Schalung nicht abgebaut und mit einem Kran versetzt werden. Das gesamte System bewegt sich spiralförmig nach oben, wobei die ausgehärtete Betonwand als Stütze dient. Lediglich die Kletterschuhe und Schienen müssen mit einem Kran versetzt werden.

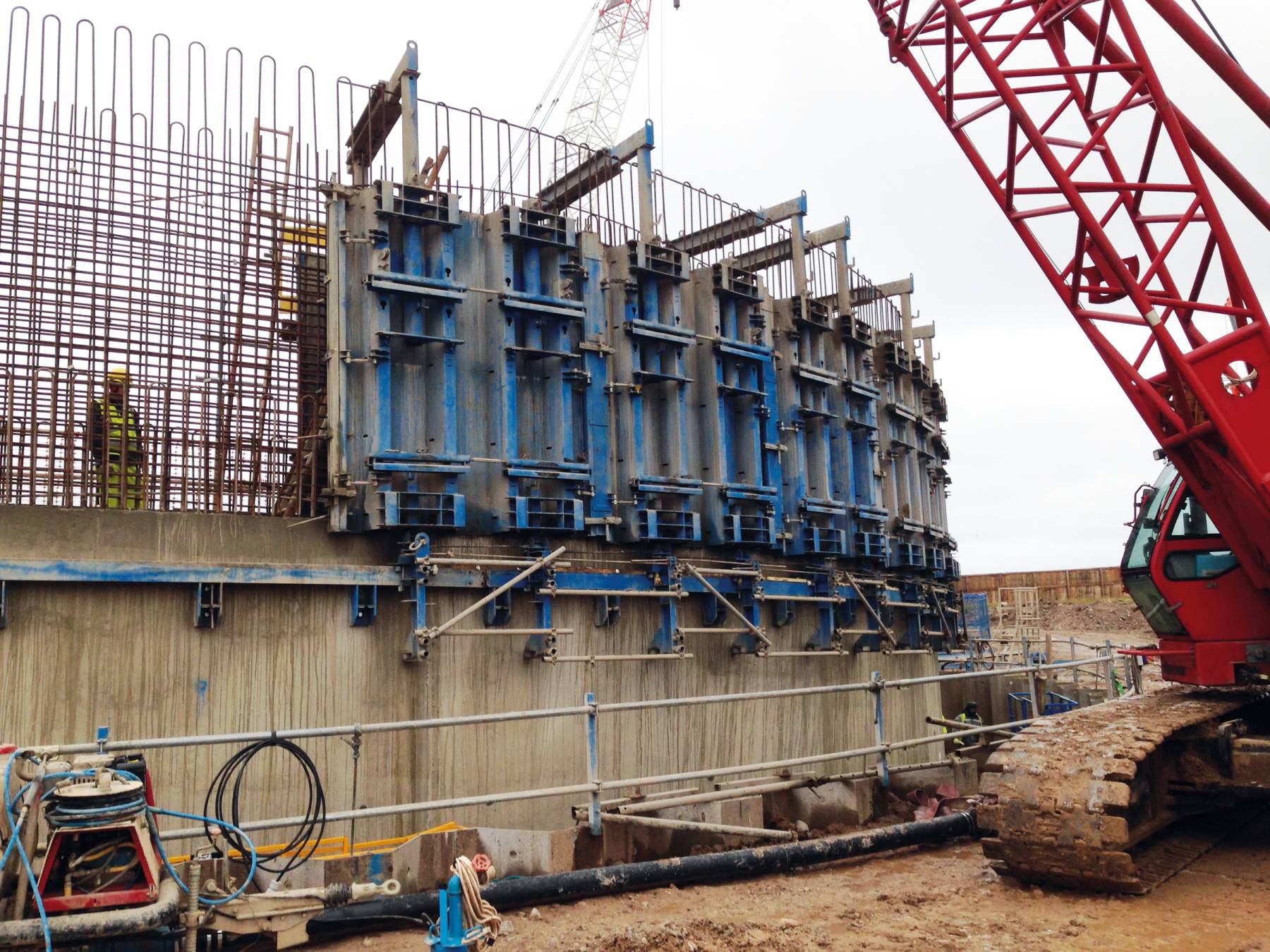

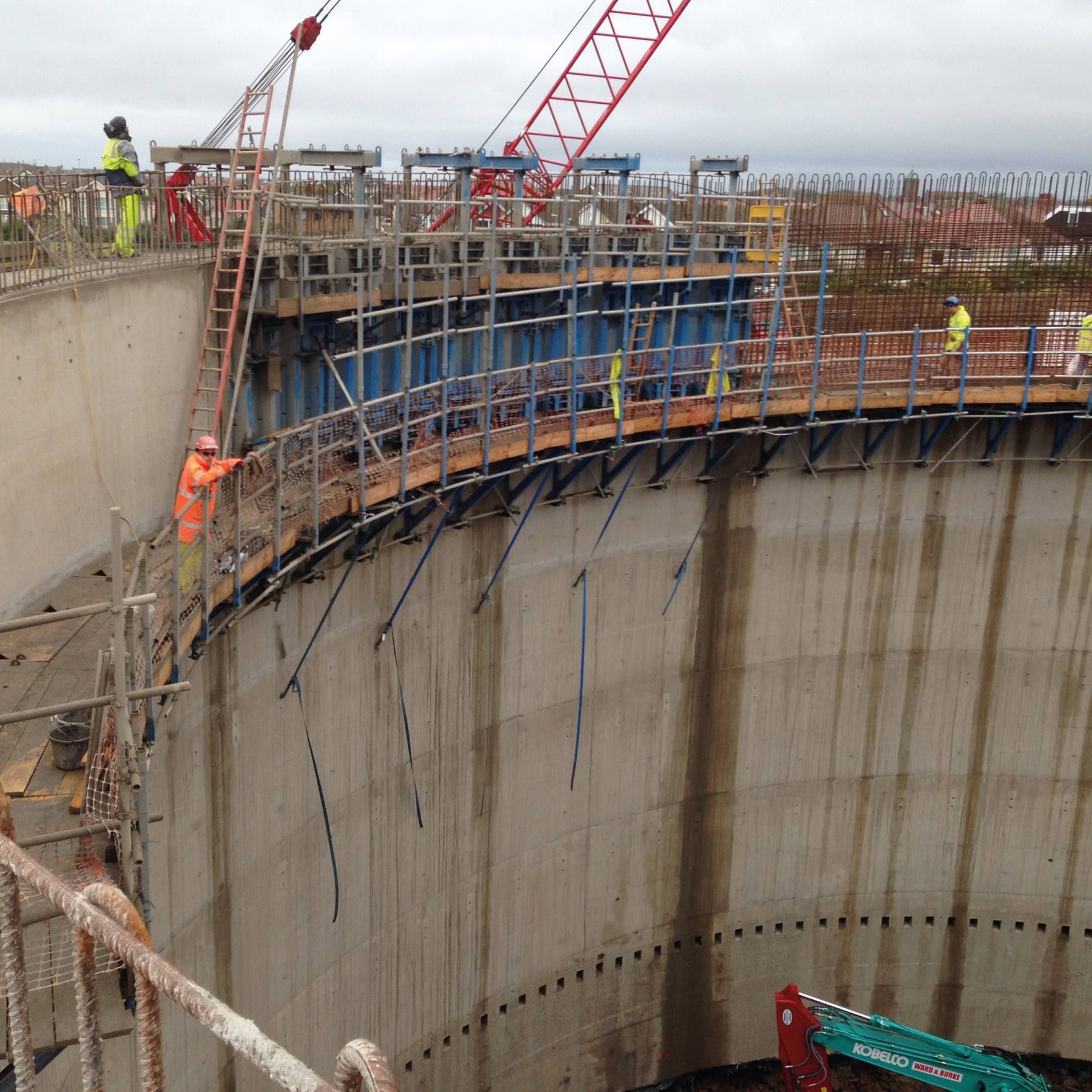

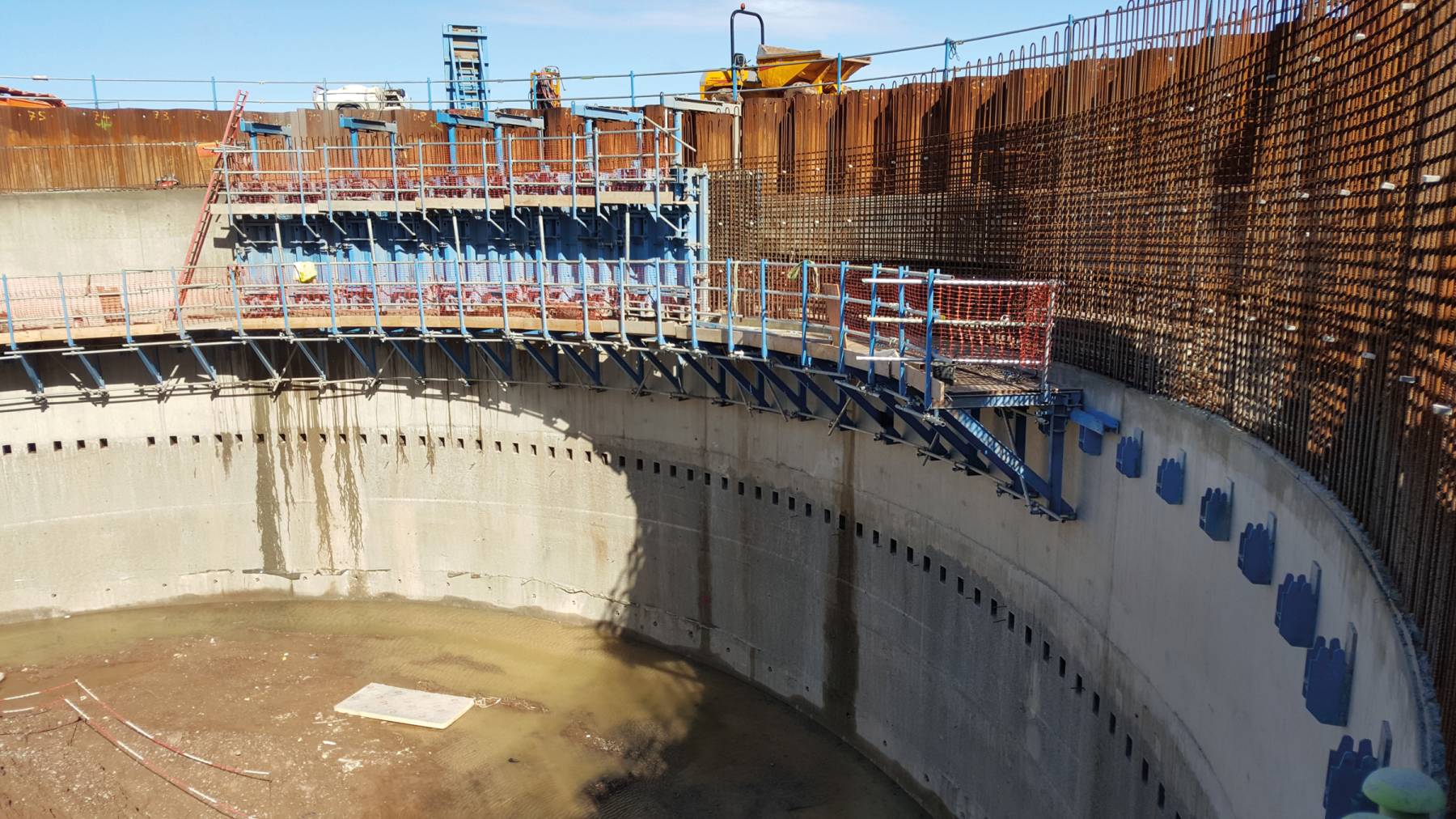

Die Schalungselemente sitzen auf einem Gerüst, das auf speziell verdrehten Profilen rollt. Das Verschieben der Wände und des Gerüsts erfolgt mit einer Winde in nur einem einzigen Schritt, der lediglich etwa 10 Minuten dauert.
Technische Spezifikationen:
- Höhe: 28 m
- Innendurchmesser: 30 m
- Wandstärke: 1500 mm
- 5 innere Schalungselemente: 3000 mm x 2400 mm
- 5 äußere Schalungselemente: 3000 mm x 2500 mm
- 88 Betonierabschnitte von ca. 12,5 m
- Neigung: ca. 3 % (Steigung 2,9 m pro Kreis)
