Encofrado para puente construido con el método de lanzamiento incremental
El encofrado está diseñado para la construcción de un puente curvo de 125m de longitud con un radio de 1370m.

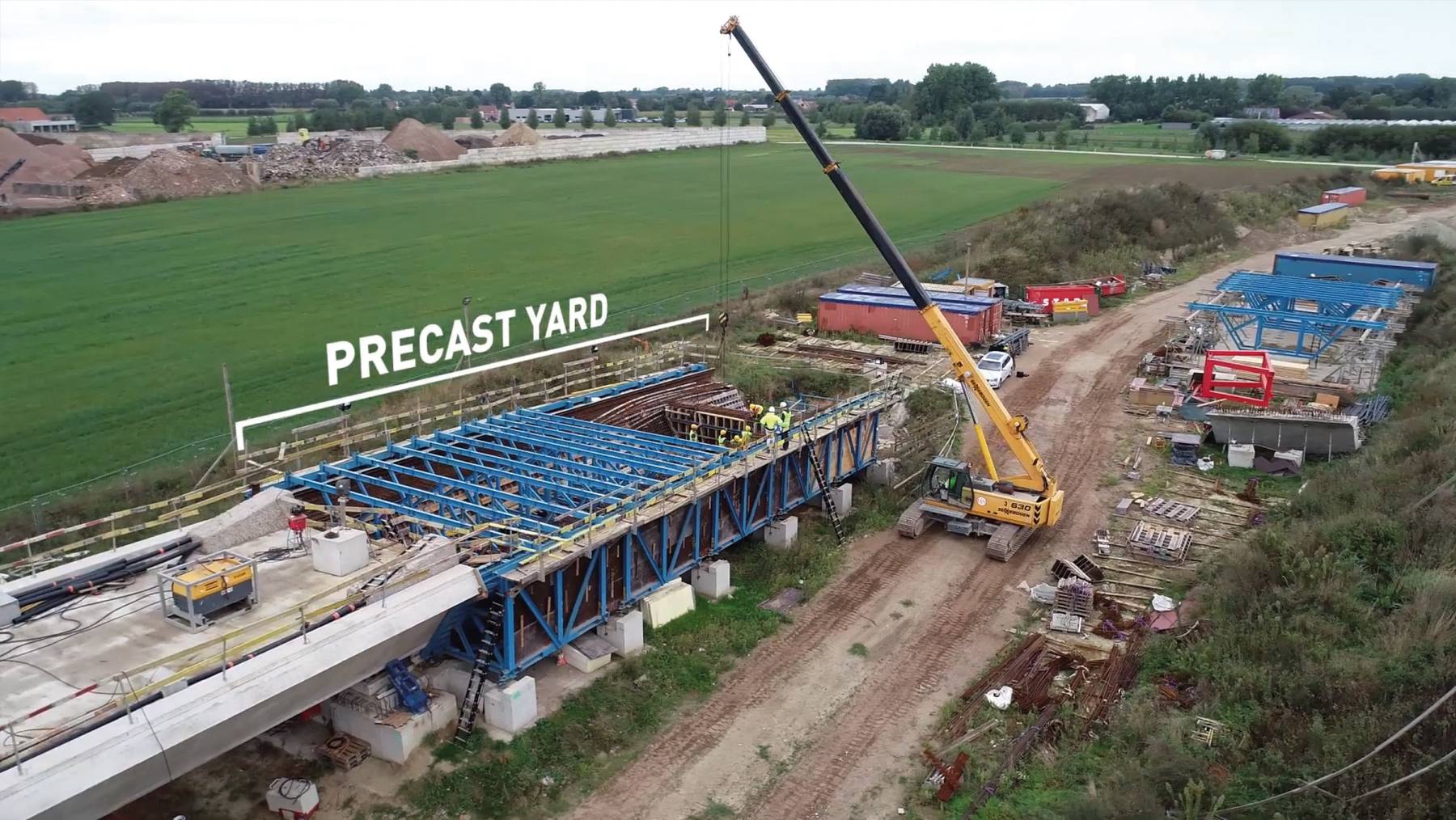

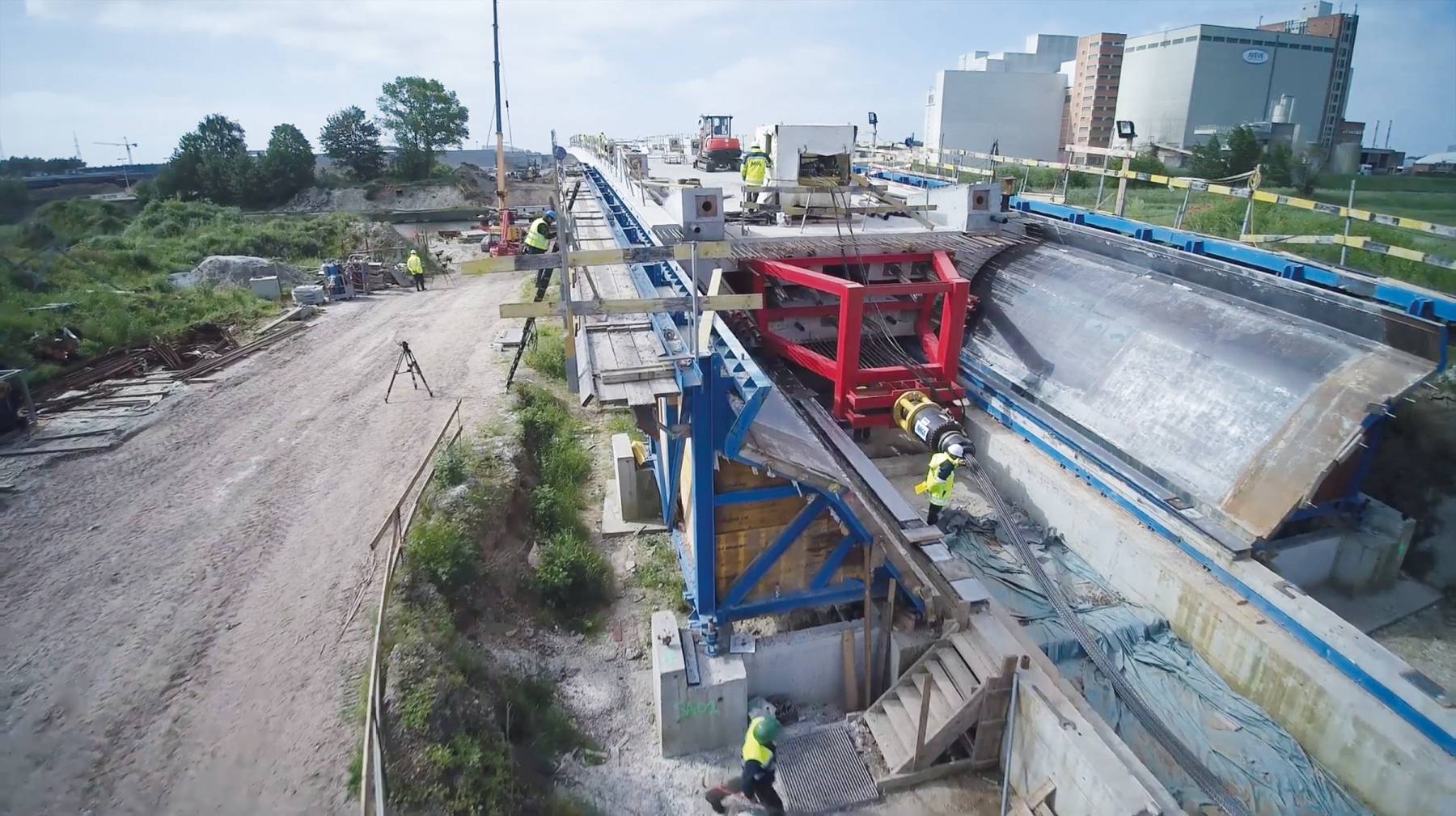

El método de lanzamiento incremental se emplea principalmente en la construcción de puentes de hormigón continuo. Consiste en fraguar secciones de la superestructura del puente en un encofrado fijo detrás de un estribo y empujar una sección completa hacia adelante mediante gatos o un sistema de lanzamiento por fricción a lo largo del eje del puente.
Especificaciones:

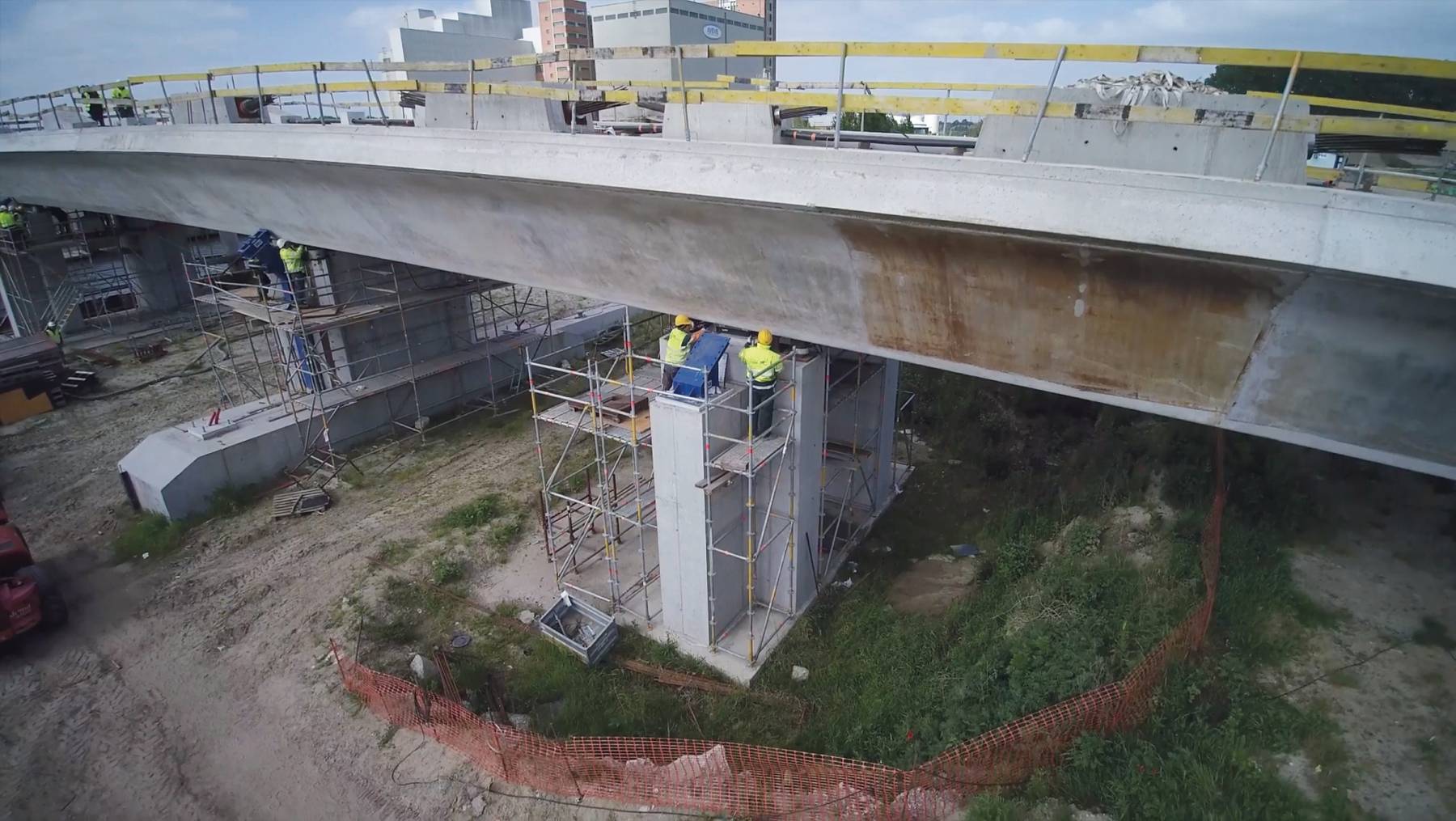

- Puente de vigas cajón hiperestático
- Ancho superior: 9,8 m (interior)
- Ancho inferior: 5,0 m (interior)
- 5 segmentos “match cast” de 25 m cada uno
- Sin tirantes a través del hormigón
- Área de hormigonado con vigas de hormigón de 30 m de longitud
- Placas deslizantes de teflón
- Placas de contacto de acero inoxidable

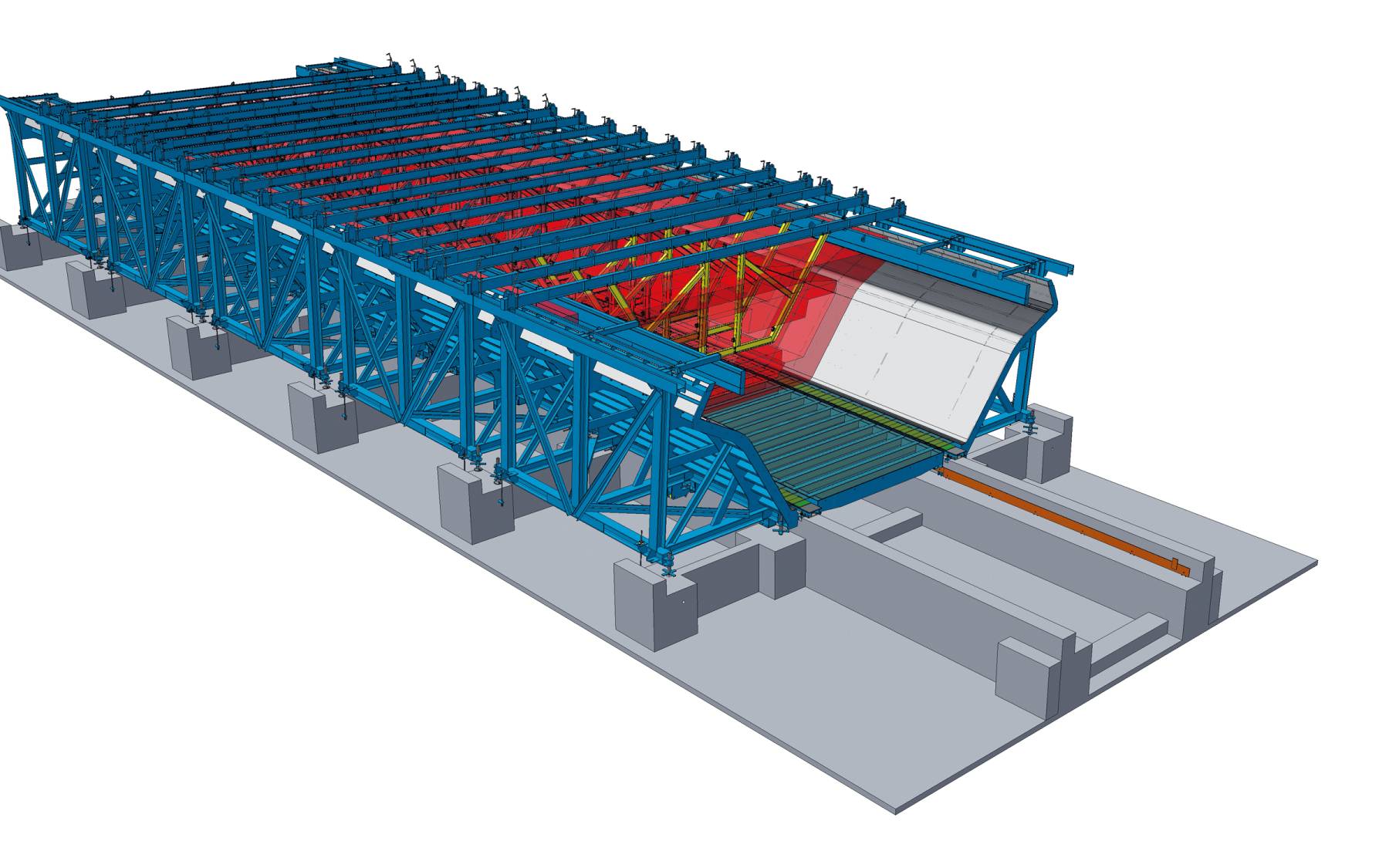

- Mesa de encofrado curvada de acero
- 5 secciones de 5,5 m de longitud
- Marcos de acero para fijar la madera dentro del molde
- Molde exterior completamente de acero con doble curvatura
- 5 secciones de 5,5 m de longitud en ambos lados
